在使用CAD中,繪制圖紙時不是所有的直線都是水平或者豎直的,有的需要有一定的角度,那要怎么做在繪制圖紙畫直線的同時也把角度都搞定呢?下面跟大家分享幾種方法:

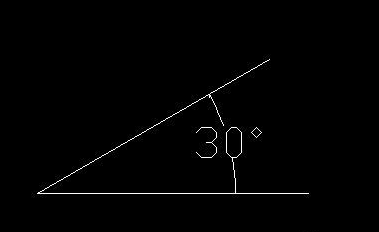

首先分享一下運用臨時追蹤角來畫需要的角度的角,以傾斜30度為例:

打開CAD——畫一條直線,指令為L——再輸入“L”命令——確定后,指定第一個點,輸入“<30”,角就畫出來


畫一定角度的直線的方法(以一條傾斜30度長300 的直線為例)

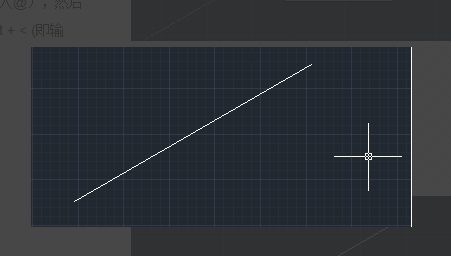

法一:打開CAD——輸入“L”命令——回車,確定了直線的起點——輸入“@”(可按“shift+@”)——輸入300,直線的長度——輸入“<”(可按“shift+<”)——輸入30,直線的角度——回車,即可畫出傾斜30度的直線了


法二:打開CAD——畫出一條長300 的水平直線——點擊選中直線后右擊鼠標,選擇“旋轉”,或在菜單欄“修改”中點擊“旋轉”——輸入“30”角度——回車,即可

如果想要在剛剛繪制出來有一定傾斜度的直線的基礎上,在畫出相對其另外一條直線也有一定角度可以這樣操作:

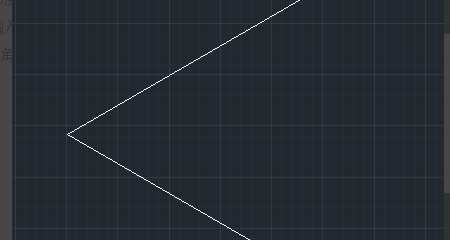

在上述步驟基礎上,輸入“L”命令——回車——輸入“@300<-30”——回車,即可
