CAD如何拉伸對象

使用【拉伸】命令,可以拉伸和壓縮圖形對象。

啟動【拉伸】命令的方式有以下幾種。

1.命令行:輸入【STRETCH/S】命令。

2.菜單欄:選擇【修改】--【拉伸】

3.工具欄:?jiǎn)螕粲覀?cè)的【拉伸】按鈕。


【拉伸】命令需要設置的參數有拉伸對象、拉伸基點的起點和拉伸位移。拉伸位移決定了拉伸的方向和激勵。進行拉伸操作時應該遵循以下的原則。


通過單擊選擇和窗口選擇獲得的拉伸對象將只被平移,不被拉伸。


通過交叉選擇獲得的拉伸對象,如果所有的夾點都落入選擇款內,圖形將發生平移;如果只有部分的夾點落入選擇框內,圖形將沿著拉伸位移拉伸;如果沒有夾點落入選擇框內,圖形將保持不變。



我們來看看實例


1.我們打開中望CAD,打開我們的素材文件





2. 點擊我們右側的【拉伸】按鈕,




3. 然后我們選擇臺燈的下部分,參考下圖。




4. 選擇好后,我們按下回車,我們就可以隨意的定一點,

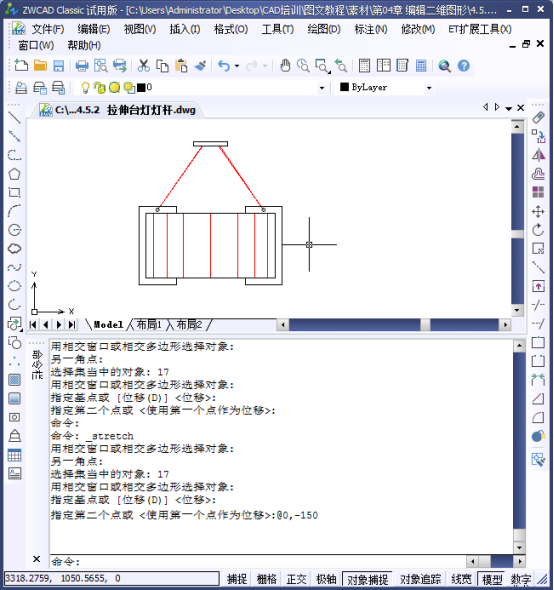

5. 然后我們就輸入【@0,-150】且回車。我們就能得到下面這一個唄拉伸過后的圖像了。





以上,是我們通過中望CAD軟件操作得出的教程,僅供參考。
