當選擇一個圖形對象之后， 該圖形即進入夾點編輯模式。激活的夾點變成“熱夾點”，被激活的夾點才能用來編輯圖形。夾點編輯遵循“先選擇、后操作”的操作方式。
夾點編輯類似于常用編輯命令的綜合辦，集合了【移動】、【拉伸】、【復制】、【縮放】、【旋轉】五種命令于一身。用戶不需要調用命令既可以直接對圖形對象進行相關的編輯操作。
關于夾點

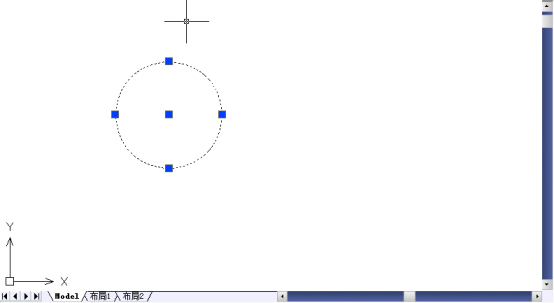

在夾點模式下，圖形對象以虛線顯示，圖形上的特征點顯示為藍色小方框，這些小方框即為夾點。
夾點有未被激活和被激活兩種狀態。以藍色小方框顯示的夾點處于未激活狀態，也就是棱臺；單擊某個未激活夾點，該家電以紅色的小方框顯示，其處于被激活的狀態，就是熱態。
技巧點撥
當我們激活熱夾點的時候，按住Shift鍵，可以選擇激活多個熱夾點。

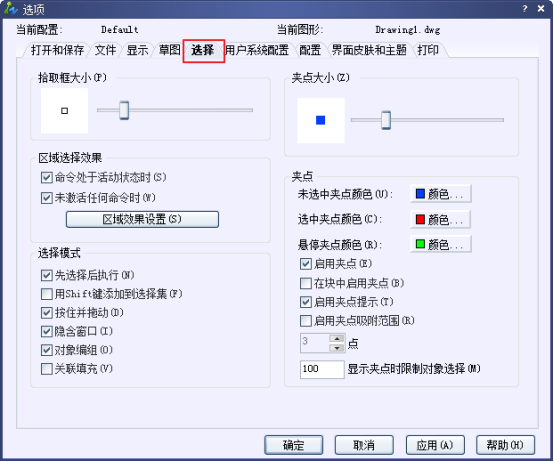

這里我們講一下如何對夾點的顏色、顯示大小等參數進行設置，我們點擊打開【工具】--【選項】對話框，在【選項集】中進行設置，參考下圖。
利用夾點修整圖形對象
一、 利用夾點拉伸對象
通過移動夾點，可以將圖形對象拉伸至行為之。夾點編輯中的【拉伸】和【拉伸】命令功能一致。
我們來看看實例操作吧
1.我們打開中望CAD和準備好的素材文件。

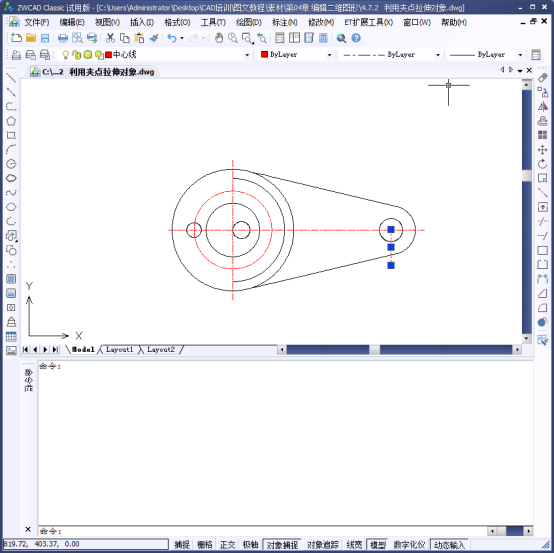

2.選擇右側的垂直輔助線段，使之進入夾點編輯狀態，參考下圖。

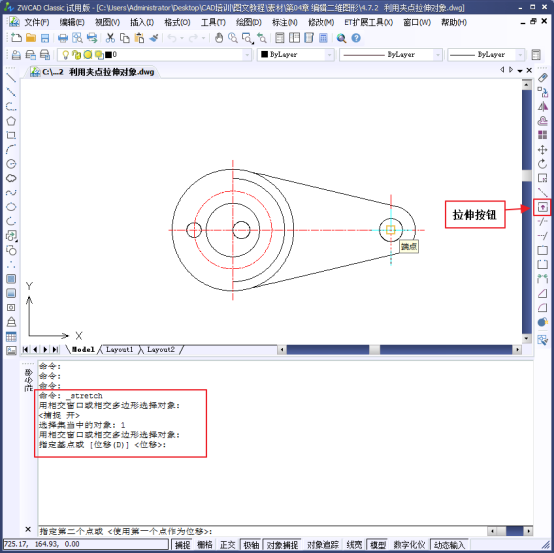

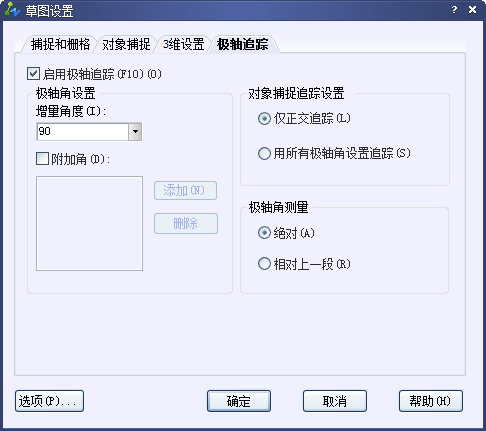

3.然后按Enter鍵切換至【拉伸】夾點編輯模式，配合【端點捕捉】與【追蹤】功能，垂直向上和向下拉伸線段，參考我們下圖，

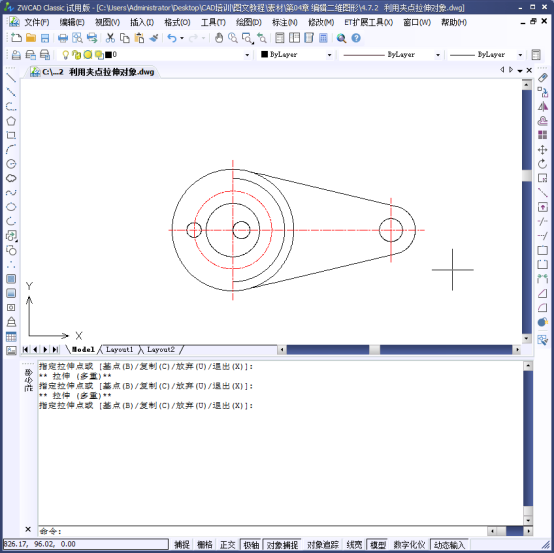

4.完成后得到下圖，參考下圖。
技巧點撥
在夾點編輯過程中，我們可以按Enter鍵或者空格鍵切換夾點編輯模式。
二、利用夾點移動對象
使用夾點移動對象，可以將對象從當前位置移動到新位置。
實例解說
1.我們打開中望CAD和素材文件，并且選中中間的小圓，參考下圖。
2.當我們選中圓之后，開啟捕捉，點擊【移動】按鈕，

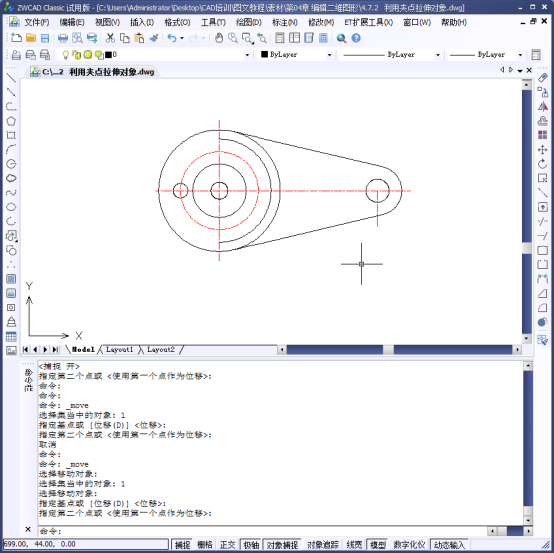

3.然后將小圓移動到大圓中心。
以上。
