默認的情況下，填充圖案始終相互對齊。但是，有時用戶可能需要移動圖案填充的起點。例如，在室內平面圖的地面鋪裝進行團填充式，常常需要對其填充邊界上的某一點，使得磚塊保持完整。
1.使用當前原點
選擇該單選按鈕，可以使用當前用戶的原點作為團填充的原點。
2.指定填充原點
選擇該單選按鈕，可以通過指定點作為團填充原點，單擊【設定原點】按鈕，可以從繪圖區選取某一點作為圖案填充原點。
單擊【原點】按鈕可以選擇填充邊界的左下角、右下角、右上角、左上角以及中心點作為圖案的填充原點；單擊【儲存為默認原點】按鈕，可以將指定的點儲存為默認的圖案填充原點。
實例：指定填充原點

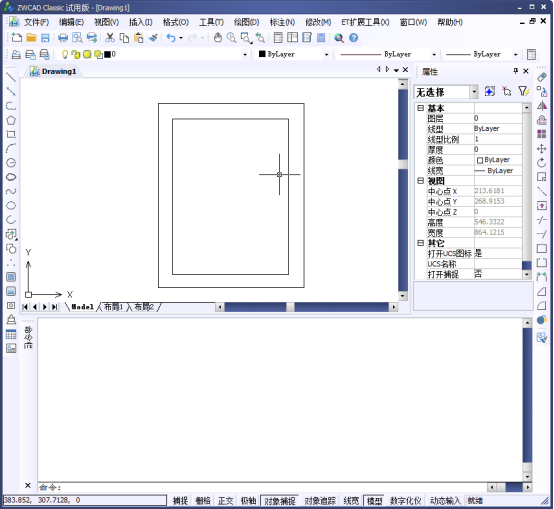

1.打開我們的中望CAD和我們的元素文件，

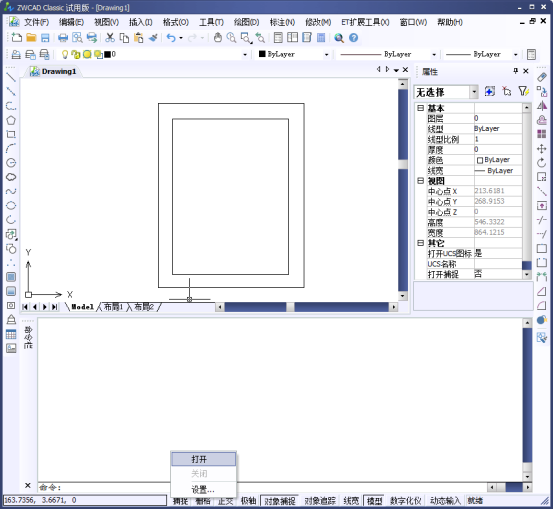

2.我們打開底部的捕捉功能。

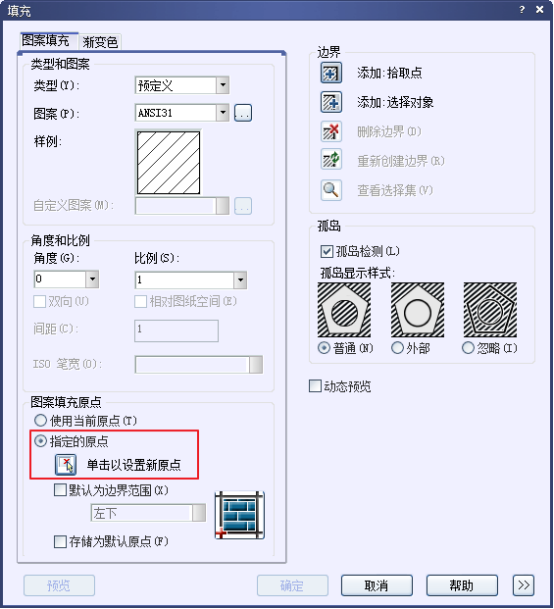

3.我們點擊右側工具面板的【圖案填充】按鈕，自動彈出【圖案填充創建】對話框，參考下圖。
4.然后我們?cè)趫D案填充原點框中，選擇指定的原點，單擊設置新的原點。

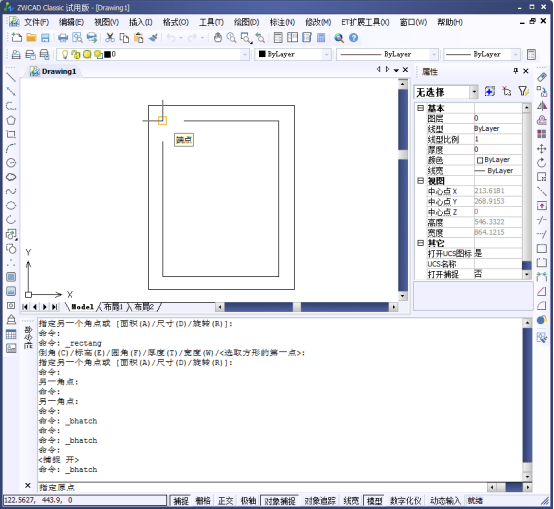

5. 我們通過對象捕捉來單擊選擇左上角的點，
6.然后我們選好我們需要的填充圖案，即可確定。

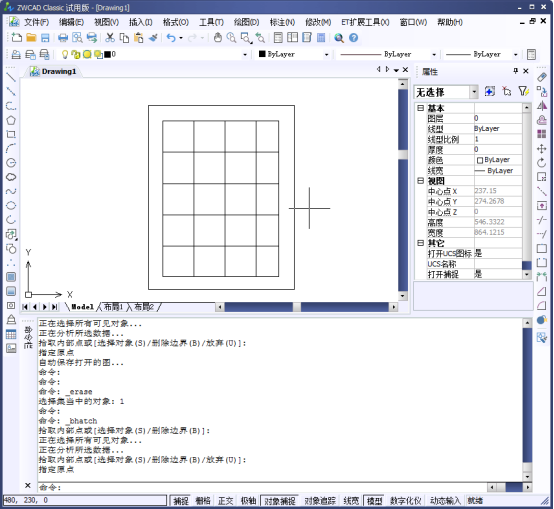

我們可以看到圖案填充的原點已設置好左上角為我們的原點。
