建筑設計過程中，設計師通常需要重復繪制和使用一些素材模塊用以對設計要點進行闡釋和說明。中望CAD建筑版2019具備的圖庫管理系統可以幫助設計師高效地組織、管理和使用這類設計素材，且該功能使用十分簡單便捷，有助于提高設計效率。

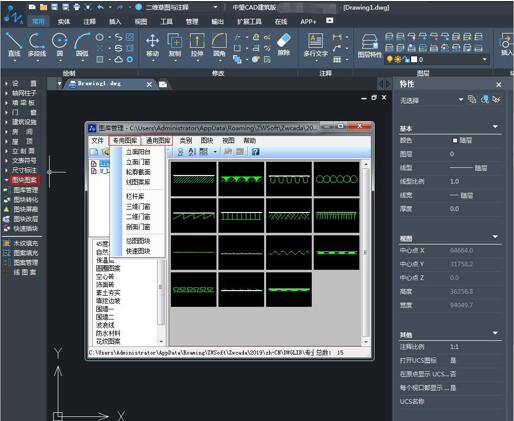

圖/調用圖庫

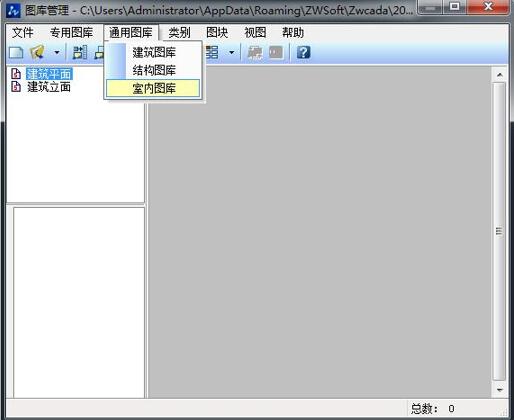

在中望CAD建筑版中，“圖庫管理系統”包括專用圖庫和通用圖庫兩類，設計師在繪制模塊時可直接使用。其中，專用圖庫可通過特定的命令調用，圖塊文件存放的位置和名稱是固定的，如果發生改變會導致命令無法啟用。而通用圖庫中的圖塊文件存放的位置和名稱則不受約束。

圖/中望CAD建筑版圖庫管理工具

值得一提的是，中望CAD建筑版的圖庫管理系統涵蓋了符合國標規范的建筑、結構設計和室內裝飾等方面的標準件，模塊數量多且分類細致，每個母項后都有相對應的子項分類，設計師可快速進入相對應的分類中查看具體的模塊詳情。同時，設計師也可通過上方視圖中的較大排列的視圖進行查看。

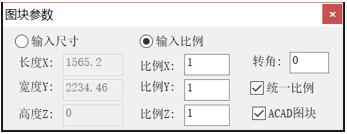

另一方面，中望CAD建筑版的“圖庫管理”功能支持設計師將常用的個性化素材添加到通用圖庫里面，且可以新建圖庫類別，一方面便于后續進行修改，同時也可以避免對軟件的其他功能造成影響。設計師可根據實際繪圖需求直接調用圖庫中的任何素材。正常情況下，調用圖庫時系統會彈出一個圖塊參數的對話框，默認狀態是將圖塊以1:1的比例調出。如該比例不符合要求需要對圖形大小進行調整，設計師可在該對話框中選中“輸入尺寸”對圖框的長寬設定具體數值即可。而在插入圖塊后，設計師則可點擊圖塊圖案列表下的【圖塊轉化】功能，通過拖曳圖塊的基點來調節尺寸大小，操作起來更加方便。

圖/圖塊參數設置

針對部分設計師在繪圖中先進行地面填充后放入模塊圖案出現線條重疊的現象，中望CAD建筑版2019提供了靈活的解決方法：設計師通過鼠標右鍵模塊選擇【精確屏蔽】選項可快速將重疊部分屏蔽。需要注意一點，該功能只對放入的模塊是方正的圖塊有效，如是不規則圖形，則可選擇【矩形屏蔽】和【屏蔽框關】來消除多余的部分及線條，從而達到繪圖目的。

圖/圖塊右鍵菜單

小結：在中望CAD建筑版2019中，設計師可以直接插入使用軟件提供的豐富的模塊，同時也可對其進行尺寸修改或其他操作，從而節省大量繪圖時間，提高設計效率。
