中望CAD2019除了實用的二維繪圖功能外，還具備了輪廓等必要的三維功能，更好地滿足日常設計需求。設計師通過輪廓功能，可以快速將三維圖形進行投影得到相應的二維圖，從而為后續的工程圖制作做好準備。

通常情況下，設計師在CAD平臺軟件中打開三維圖形文件，會在布局空間利用視口創建需要的視圖效果。但由于該對象是三維圖形，因此無法使用二維編輯的命令進行操作。借助中望CAD的輪廓功能，設計師則可以將復雜的三維模型投影到相應視圖平面得到二維圖形，然后就可對圖形進行二維編輯并得到最終的工程圖。

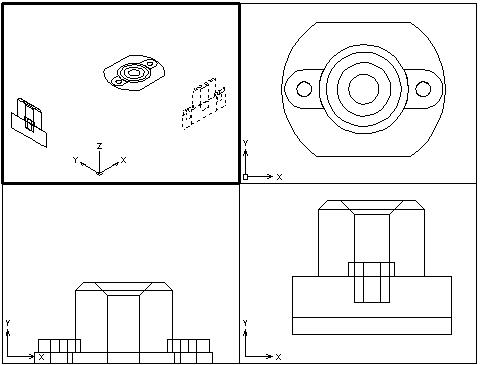

圖/創建工程圖三視圖效果

更重要的是，中望CAD的輪廓功能的使用非常便捷。設計師打開三維模型文件后，在布局中創建四個視口并調整成前視、俯視、左視和一個軸測圖，建立工程圖的三視圖的效果，然后在四個視口中使用輪廓功能（solprof命令）就可在各個視口的視圖方向上創建三維模型的投影圖形。需注意的是，此時的圖形就是二維圖形了。

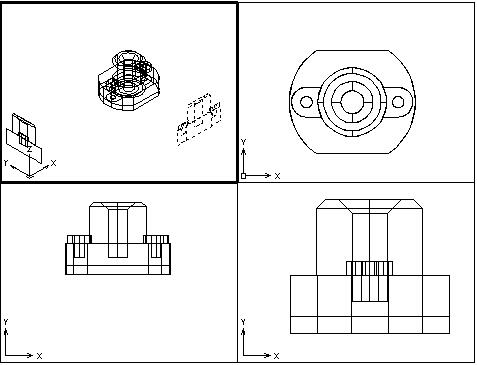

圖/創建三維模型的投影圖形

在創建的圖形中，中望CAD軟件會將三維圖的可見線條和背面遮擋住的線條自動歸為兩個圖層。如果需要消隱圖，設計師可以通過調整圖層的顯示來讓背面線條消失。此外，設計師還可以根據實際要求調整各個視口的顯示比例和對齊圖形，以及其他二維相關的編輯和標注。

圖/完成三視圖

小結：設計師使用CAD平臺軟件查看一些造型復雜的三維模型時，由于軟件的局限性無法在數模上完整的量取所需要的信息，使得設計繪圖工作難度增加。而通過中望CAD的輪廓功能，設計師可在布局空間里快速地生成所需的二維圖，從而能夠準確查看三維數模的結構，并對數模進行尺寸查看和標注，提高工作效率。
