在實際的裝配圖中，序號標注的作用非常重要，體現了零件的數據顯示與裝配要求，還跟明細表有對應關系。設計師在繪圖過程中最常用到的序號標注就是“引線”，如果使用常規的CAD平臺軟件，一般會使用引線或多重引線來完成，需花費較多的時間。而使用中望CAD機械版2019，設計師只需一步操作即可完成序號標注，工作效率更高。

圖/序號標注

中望CAD機械版2019提供的序號標注功能，涵蓋了機械類設計所有的序號表現類型，同時還支持機械行業中任意復雜和任意形狀的序號外觀，即自定義型。設計師在序號類型和內容上可以直接選用，無需手動繪制創建。而在標注后的修改工作中，設計師有時會增加或刪除某些序號，同時需要在明細表中及時更新體現出來。如果是使用CAD平臺軟件創建的圓圈序號或上下標標注等，修改起來非常耗費時間，而使用中望CAD機械版的序號標注就變得簡單高效。

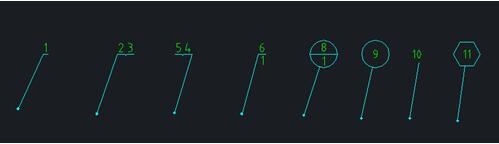

圖/中望CAD機械版序號標注功能

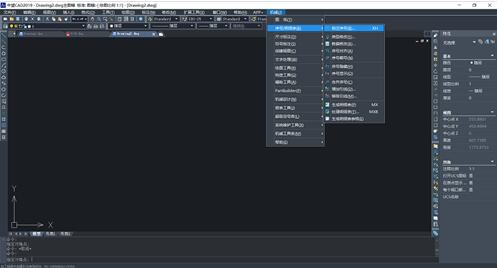

在中望CAD機械版中，設計師可以通過依次點擊【機械】—【序號/明細表（B）】—【標注序號】，或者直接使用快捷命令“XH”快速啟動該功能命令。需要注意一點，使用該命令之前必須保證圖紙的圖幅符合機械設計的規范和要求，否則軟件的右下角會自動提示“圖紙沒有初始化，請先初始化圖紙！”也就是說，設計師要規范設計流程，先畫圖框再進行其他繪圖。

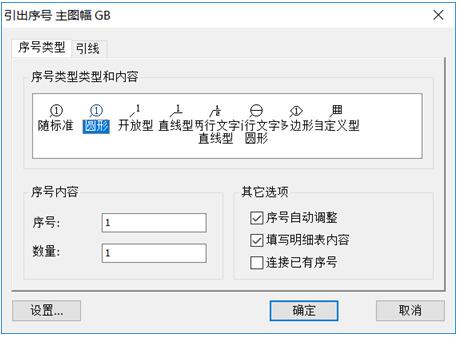

圖/設置序號標注相關選項

設計師在軟件彈出的【引出序號 主圖幅GB】的對話框中進行相關設置，包括序號類型、序號內容、其他選項及引線等選項。其中的序號類型和內容，設計師可以非常直觀的選擇所需要標注的樣式，無需手動繪制，節省了繪圖時間。值得一提的是，當出現重復序號標注時，軟件會自動調整后面的序號。此外，設計師完成序號標注后可在【序號輸入窗口】對話框中直接輸入序號內容，也可利用“提取標準件”等填好零件序號內容，從而提高序號內容的編輯與修改效率。除此之外，設計師還可以對引出序號的文字、箭頭、顏色等進行設置。

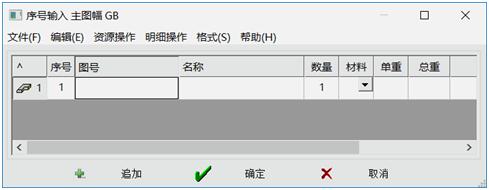

圖/輸入序號內容

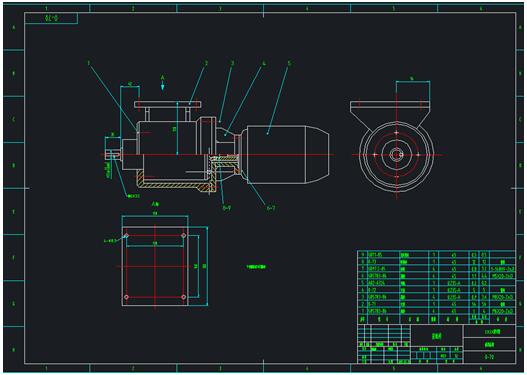

圖/完整的機械組裝圖

小結：中望CAD機械版2019具備了序號標注等系列智能化功能，真正幫助設計師節省繪圖時間，提高工作效率。同時，使用序號標注功能也有助于保持圖紙的整潔性和規范性，便于其他合作伙伴查看、修改和審核圖紙內容。
