作為機械設計領域應用廣泛的專業CAD軟件，中望CAD機械版具備許多智能化的功能幫助設計師在日常工作中提升設計質量與效率。其中，局部詳圖功能的使用頻率很高，實現局部放大視圖與原圖的參數化聯動，設計師無需重復繪制局部視圖以及手動更新。

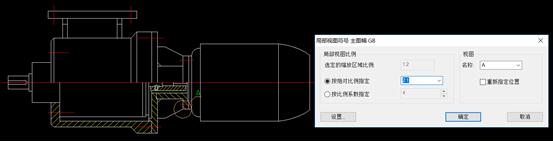

圖/中望CAD機械2019局部詳圖功能

通常情況下，設計師在進行一些精密的機械零件設計過程中經常需要查看局部圖形的具體內容，以確保繪圖的準確性。以往的圖紙局部放大操作步驟較多，設計師需先復制需要展示的部分圖紙內容，通過縮放功能獲得所需要的比例大小后將其擺放在該零件的一側。該種方式效率低且容易遺漏。

而在中望cad機械版2019中，利用局部詳圖功能可快速對零件進行局部放大，并且放大的局部圖紙可隨意放在該零件的旁邊。更重要的是，由于局部放大圖與原圖之間具有參數化關聯關系，當原圖的尺寸、形狀、比例等發生變化時，局部放大視圖會自動改變更新相應的參數，同步顯示為最新?tīng)顟B(tài)，設計師無需手動重新生成局部視圖，從而提高設計效率。

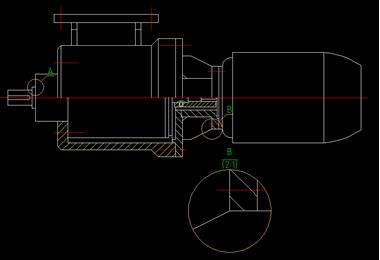

圖/局部詳圖自動同步更新

另一方面，中望CAD機械版的局部詳圖功能使用簡單便捷。設計師只需在菜單文件中選擇“局部詳圖”或者快捷命令“ZWMDETAIL”即可啟動該命令。在具體的操作中，設計師可根據要求進行個性化設置，不僅可將展示現狀由系統默認的圓形改為矩形，還可通過“局部視圖符號”對話框靈活設置比例顯示、視圖名稱、局部視圖邊界、文字、顏色等，非常人性化。

中望CAD機械版的局部詳圖功能不僅讓密集復雜圖紙部分輕松表達，顯示內容的準確性更高，同時也幫助設計師節省了許多工作時間，提高工作效率。
