怎么用CAD畫一朵向日葵



用畫筆畫向日葵是美術課的入門教程,而你知道怎么用CAD畫一朵向日葵嗎?今天小編給大家?guī)硪粋€畫向日葵的教程。

1.打開CAD,用【圓:C】命令,畫一個R10的圓,如圖

命令: C,IRCLE

指定圓的圓心或:(隨便選一點)

指定圓的半徑或 [直徑(D)]: 10

怎么用CAD畫一朵向日葵

2.用【偏移:O】命令,把圓往外偏移3mm,做個輔助圓,如圖

命令: O(OFFSET)

指定偏移距離或 :  3

選擇要偏移的對象,或 [退出(E)/放棄(U)] <退出>:(選擇R10圓)

指定要偏移的那一側上的點,或 [退出(E)/多個(M)/放棄(U)] <退出>:(在圓的外面點一下)

怎么用CAD畫一朵向日葵

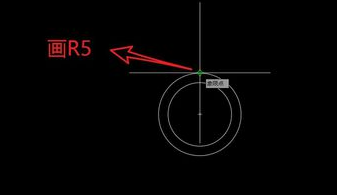

3.以輔助圓的頂部象限點為圓心,畫一個R5的小圓,如圖

怎么用CAD畫一朵向日葵

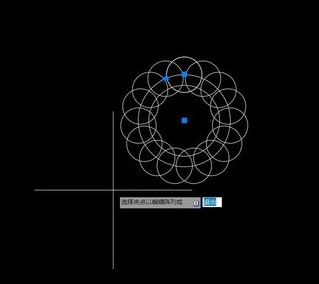

4.用【環形陣列】命令,以R10的圓心為中心,把小圓陣列15次,如圖



怎么用CAD畫一朵向日葵

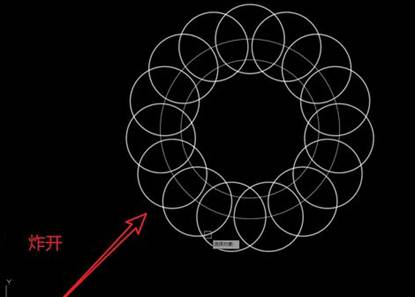

5.用【炸開:X】命令,把陣形的圖形炸開,再把輔助圓刪除掉,如圖

怎么用CAD畫一朵向日葵

6.用【剪切:TR】命令,把陣列圓修剪成以下圖形,如圖

怎么用CAD畫一朵向日葵

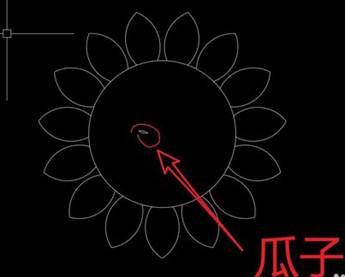

7.用兩條圓弧線,畫成扁狀圖形,像瓜子一樣,把畫好的圖形其中一個端點,移動到圓心上,如圖

怎么用CAD畫一朵向日葵

8.用【環形陣列】命令,以R10的圓心為中心,把瓜子陣列成圖形,用【復制:co】命令,把瓜子復制在陣列好的圖形間隙中,如圖,再陣列,重復以上步驟,向陽葵就畫好了!

怎么用CAD畫一朵向日葵
