怎么用CAD畫燃氣灶



燃氣灶是在繪制整體廚房環節不可或缺的一個圖形,所以掌握繪制燃氣灶的方法是很重要的,下面我們來分享一下煤氣灶的畫法。

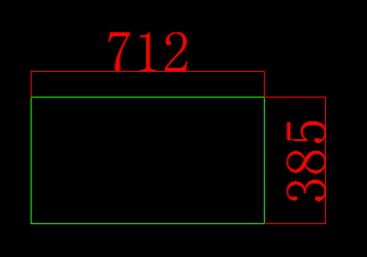

1.調用矩形命令,繪制尺寸為712*385的矩形,然后調用分解命令“X”分解矩形。

怎么用CAD畫燃氣灶

2.將分解后的矩形左、上、右向內偏移20,下側向內偏移70.

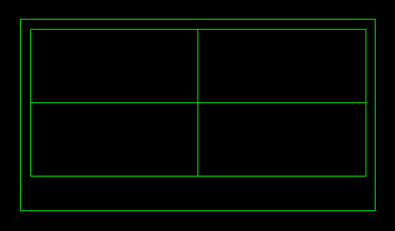

3.調用直線命令,繪制垂直和水平輔助線。

怎么用CAD畫燃氣灶

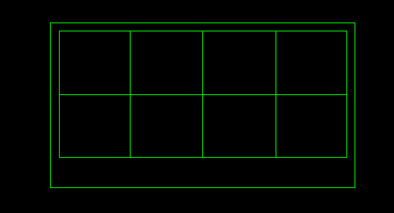

4.調用偏移輔助線,偏移170。

怎么用CAD畫燃氣灶

5.調用圓形命令,以左右兩邊的輔助線交點繪制半徑為50和70的同心圓。

怎么用CAD畫燃氣灶

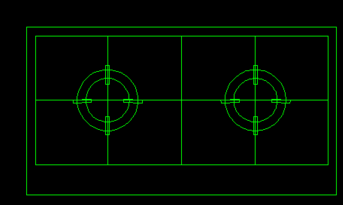

6.調用矩形命令,繪制尺寸為42*8的小矩形,并移動到相應位置。然后調用陣列“AR”命令,對矩形進行陣列。調用復制命令,將圖形復制到右邊,同樣以兩輔助線交點為圓心。

怎么用CAD畫燃氣灶

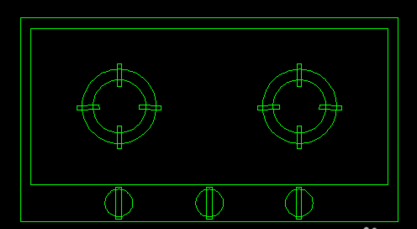

7.繪制出煤氣灶開關按鈕,刪除所有輔助線,煤氣灶的繪制就完成了。

怎么用CAD畫燃氣灶

以上便是用中望CAD畫燃氣灶的具體教程,如果大家還想要了解更多的相關教程,可以在我們官網上查找哦。
