CAD的陣列命令是一個非常好用的命令,在繪制對稱圖形和重復圖形時能大大幫助設計者節省重復繪制的時間,而且由于是電腦根據設置的距離等參數生成,后期也不用怕距離和角度會出現錯誤。那么,CAD陣列該如何使用呢?下面小編就向大家介紹。

  陣列可以輸入命令符“ar”打開,或者在軟件的右邊邊界標簽中打開。

CAD如何使用陣列

  打開陣列命令后會發現有兩種陣列的方式,矩形陣列和環形陣列。矩形陣列可以理解為將圖形復制排成幾行幾列,在一個矩形里均勻分布,環形陣列就是圍繞著一個圓形均勻分布。

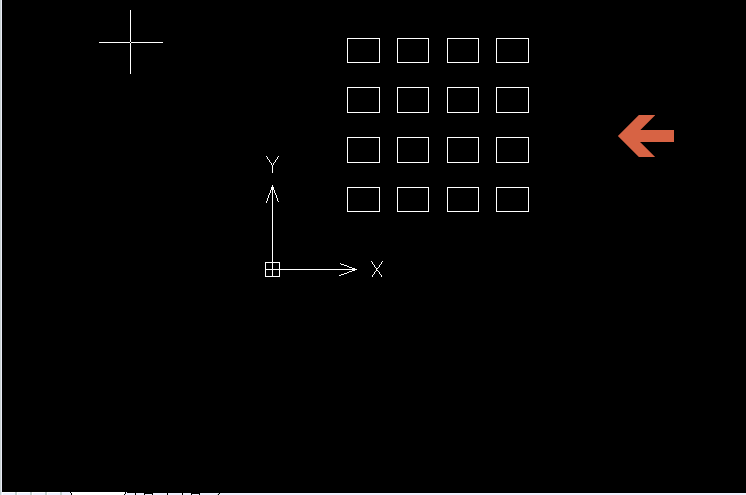

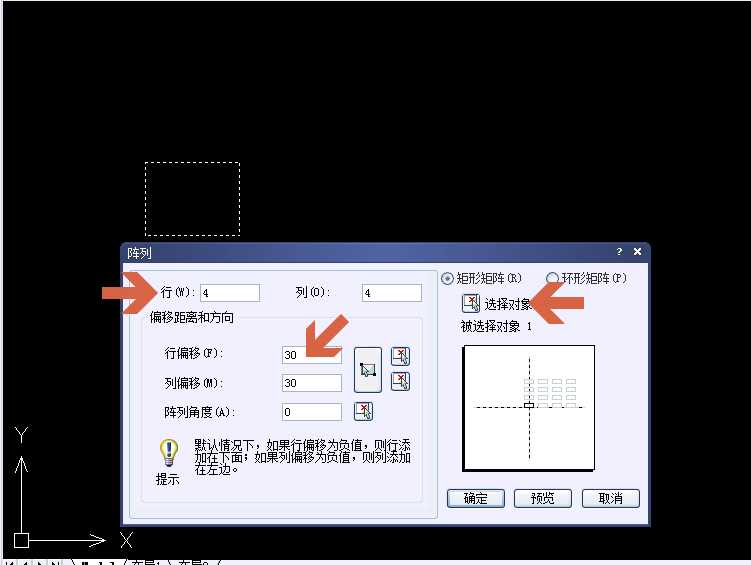

  先選擇矩形陣列。點擊選擇對象找到你所需要操作的圖形,然后調整參數。表示要復制的行數與列數,行偏移就是圖形之間的間隔,調整間隔時要注意大小,不然圖形距離太小會造成重疊。

CAD如何使用陣列

CAD如何使用陣列

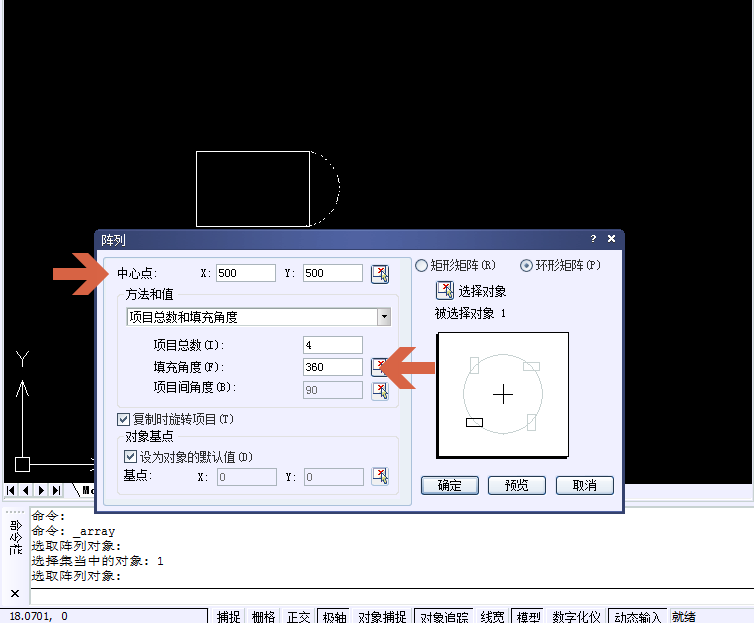

  環形陣列操作與矩形陣列相似。點擊選擇對象找到你所需要操作的圖形,然后調整參數。操作要注意一下個數和角度。

CAD如何使用陣列
