CAD使用拉長命令繪制圖形的各種應用



CAD中需要繪制圓弧,該怎么繪制指定長度的圓弧呢?CAD雖然提供了很多種繪制圓弧的方式,但都是組合圓弧上的點、圓心和角度這些條件,利用繪制圓弧的命令確實無法直接繪制指定弧長的圓弧,但我們可以先利用給定點、半徑等條件先繪制出大致長度的圓弧,然后用拉長(LENGTHEN)命令來修改圓弧,使它的弧長滿足條件。



我們繪制直線段的時候都會直接指定長度,類似繪制特定弧長的圓弧的情況也不是很多,拉長命令用得人不多,其實拉長命令功能還是豐富的,可以設置增減的長度、百分比,可以設置總長,還可以動態拉長,下面我們就通過一個簡單的實例來看一下拉長命令的各種應用。

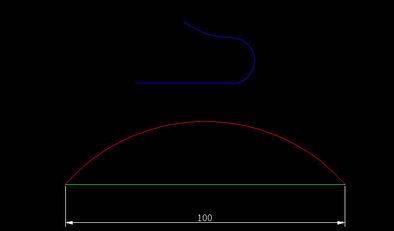

1、首先繪制一張簡單的例圖,例如繪制一條長100的直線,繪制一條圓弧和一條多段線,如下圖所示。在繪制完后在特性面板(CTRL+1)中看看這些圖形的長度,方便進行后面的操作,如下圖所示。

CAD使用拉長命令繪制圖形的各種應用

一、增量拉長

1、輸入LEN,回車(或者在菜單和工具面板中執行拉長命令),命令行會顯示拉長的相關參數。

2、輸入DE,回車,輸入30作為增量,回車,在提示選擇對象時,在直線要拉長的一側單擊。

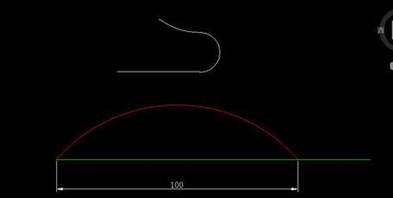

3、直線在鼠標單擊的一側被拉長了30,命令行繼續提示選擇要修改對象,也就是可以繼續將其他圖形拉長30,而且選錯了對象還可以輸入U(xiǎn)撤銷修改,如下圖所示。

CAD使用拉長命令繪制圖形的各種應用

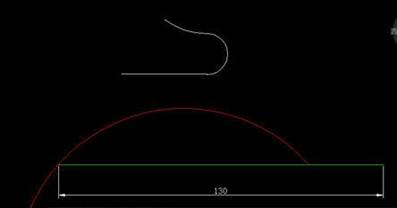

4、可以嘗試單擊弧線的一側,回車可結束拉長的操作,如下圖所示。

CAD使用拉長命令繪制圖形的各種應用

5、增量可以輸入負值,例如輸入-30,就可以將圖形縮短。

二、設置總長

1、如果想讓一條圓弧變成指定長度,可以用拉長的全部(T)也就是總長參數。下面簡單看一下操作。輸入LEN,回車,輸入T,回車,輸入100,回車,然后單擊例圖中圓弧的一側,如下圖所示。

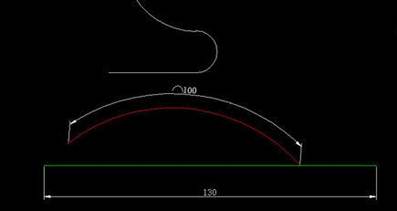

2、修改后可用弧長標注驗證一下,被拉長的圓弧是否滿足條件,如下圖所示。

CAD使用拉長命令繪制圖形的各種應用



三、百分比拉長

1、百分?jǐn)?shù)(P)參數就是按百分比設置圖形被修改或的長度,比如100長的圖形要修改成80,就輸入80,要修改成150長,就輸入150,這里設置的是修改后長度和當前長度的百分比,不是增量。操作類似,這里就不再詳細介紹了。



四、動態拉長

1、動態(DY)拉長就是在圖中用光標來確定圖形一側端點的位置,這種操作感覺用得應該不多,大家如果感興趣的話可以試試。



小結:

因?yàn)樵诶L制直線段的時候通常會輸入坐標和長度,即使長度繪制不合適,在繪圖過程中經常會使用修剪和延伸命令來編輯圖形,因此拉長命令用得并不多。但繪制特定長度圓弧這種需求,目前我看好像只有拉長命令實現起來比較容易。拉長命令可以用來編輯直線、圓弧、多段線,但無法編輯樣條曲線。
