CAD動態塊怎么修改和分解重組
CAD動態塊怎么修改和分解重組?我們使用CAD時常常需要修改圖塊,保存特定的尺寸大小等。但CAD動態塊是不能直接被保存的,所以需要先分解再重組塊,該怎么分解并重組呢?下面小編給大家介紹CAD動態塊分解并重組的方法,下面是詳細的教程。
一、修改動態塊

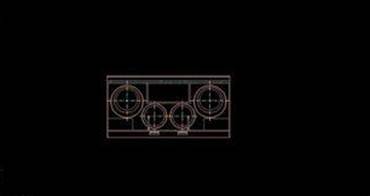

1、先從“圖庫面板”中插入所需設備的圖塊

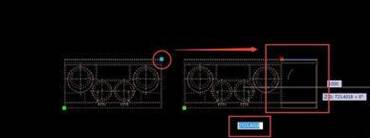

2、點擊動態塊的“藍色的基點“可”輸入尺寸“或”直接拖拽“調整尺寸

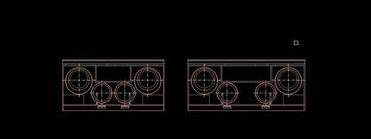

3、回車確認后即可得到修改尺寸后的圖塊,因?yàn)槭莿?dòng)態塊所以只有方形得到拉伸,圓形不會跟著變形
二、分解再重組塊
1、動態塊是不能直接被保存的所以需要先分解再重組塊。選擇圖塊,點擊“分解”
2、回車確認后就得到被分解的圖塊,在選擇圖塊就發現圖塊變成了零件
3、下面進行塊重組,選擇需要組成塊的設備零件,然后輸入快捷鍵B,再回車彈出塊定義窗口
4、輸入塊名稱---然后通過“拾取點”選擇塊的機電,一般選擇設備背面,這個設備在左下角,然后點擊確認
注意事項:
CAD繪制圖紙時常常需要自己調整設備圖塊的尺寸,修改成功后盡量保存好,方便下一次使用。
