CAD 3D倒角怎么用

倒角命令CHAMFER只能用于實體,而對表面模型不適用。在對3D對象應用此命令是,中望CAD的提示順序與二維對象倒角時不同。

命令啟動方法:

菜單欄:【修改】>【倒角】

命令:CHAMFER

【實戰】在3D空間應用CHAMFER命令

命令: _chamfer

倒角 (距離1=0, 距離2=0):  設置(S)/多段線(P)/距離(D)/角度(A)/修剪(T)/方式(M)/多個(U)/<選取第一個對象>:  //選擇棱邊E

基準面選擇...    //平面A高亮顯示

輸入曲面選擇選項 [下一個(N)/當前(OK)] <當前>: n     //利用“下一個”選項指定平面B為倒角基面

輸入曲面選擇選項 [下一個(N)/當前(OK)] <當前>:     //按Enter鍵

第一個對象的倒角距離 <0>: 15                  //基面內的倒角距離

第二個對象的倒角距離 <15>: 10                  //輸入另一平面內的倒角距離

選擇邊或 [環(L)]:                         //選擇棱邊E

選擇邊或 [環(L)]:                        //選擇棱邊F

選擇邊或 [環(L)]:                        //選擇棱邊G

選擇邊或 [環(L)]:                        //選擇棱邊H

選擇邊或 [環(L)]:                       //按Enter鍵結束

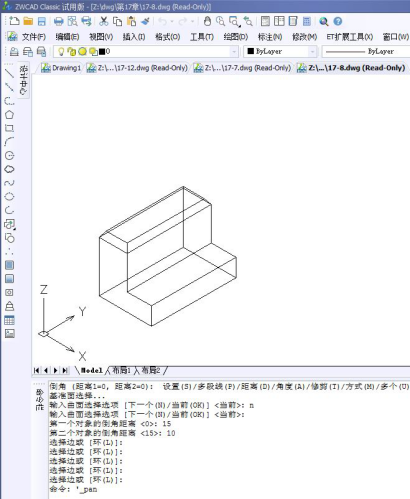

CAD 3D倒角怎么用

(未倒角前)

CAD 3D倒角怎么用

(倒角后)
