CAD放樣怎么變成實體

使用“放樣”命令,可以通過對兩條或兩條以上橫截面曲線進行放樣來創建實體。在中望CAD中,用戶可以通過以下3種方法創建放樣實體。

命令行:輸入LOFT命令,按【Enter】確認

菜單欄:選擇菜單欄的“繪圖”>“實體”>“放樣”命令

按鈕:功能區“常用”選項卡中,單擊“建?!泵姘宓摹胺艠印卑粹o

【實戰】創建放樣實體

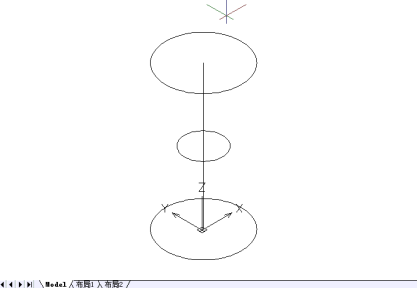

1.運行中望CAD軟件,打開素材圖

cad放樣怎么變實體

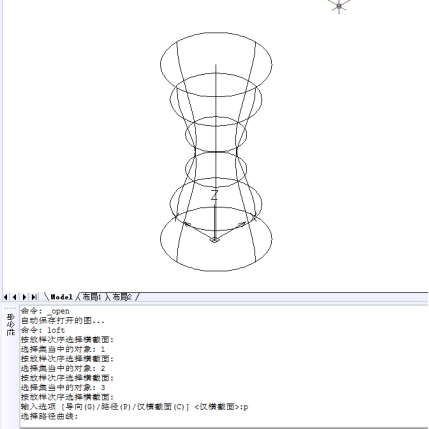

2.命令行輸入LOFT命令,按【Enter】確認,在命令行提示下,從上到下,依次選擇圓對象。按【Enter】確認,輸入P。按【Enter】確認后在繪圖區中選擇中間垂直的直線,即可創建放樣實體。

cad放樣怎么變實體

推薦閱讀:CAD如何將三維模型轉成二維視圖
