CAD命令FILL變量控制填充怎么用
使用FILL命令,可以控制諸如圖案填充、二維實體和寬多段線等對象填充。
【實例】使用FILL命令變量控制填充
1.運行中望CAD,打開素材

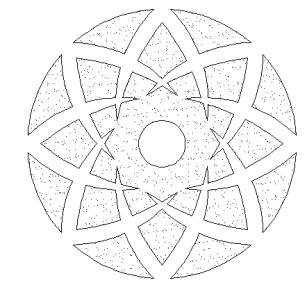

(填充前)
2.在命令行輸入FILL(控制填充)命令。按【Enter】鍵確認,在命令行提示下,輸入ON,按【Enter】鍵確認。
3.執行REGEN命令,即可使用FILL命令變量控制填充。

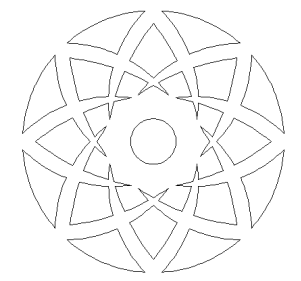

(填充后)
