CAD怎樣指定距離進行偏移操作

1.在菜單欄點擊【修改】>【偏移】,啟動偏移命令。

2.在命令行提示欄輸入偏移距離為指定距離進行偏移操作,按Enter鍵。

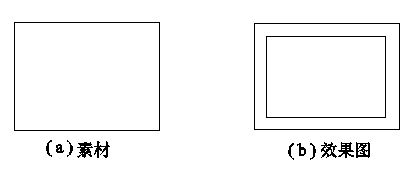

3.單擊矩形為偏移對象,選擇矩形內側任意一點為目標所在側,按Enter鍵結束偏移。偏移結果如圖6-7(b)所示。


根據指定通過距離進行偏移操作命令行的操作如下。

命令: _offset

當前設置: 刪除源=否  圖層=源  OFFSETGAPTYPE=0

指定偏移距離或 [通過(T)/刪除(E)/圖層(L)] <通過>:  5

選擇要偏移的對象,或 [退出(E)/放棄(U)] <退出>:                       (選擇矩形)

指定要偏移的那一側上的點或 [退出(E)/多個(M)/放棄(U)] <退出>:(選擇矩形內側任意一點)

選擇要偏移的對象,或 [退出(E)/放棄(U)] <退出>:  *取消*       (按Esc鍵退出命令)
