CAD輪廓設置命令
【工具欄】:實體 > 設置輪廓
【菜單項】: 繪圖 > 實體 > 輪廓
【命令行】:SOLPROF
在圖紙空間中創建三維實體的輪廓圖像。
命令行輸入提示信息:
選擇對象: 選擇一個或多個三維實體后回車確定選擇集
是否在單獨的圖層中顯示隱藏的輪廓線?[是(Y)/否(N)]<是>: 輸入 y 或 n,或按 Enter 鍵

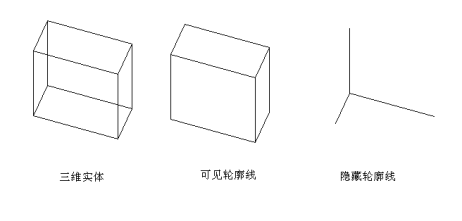

【在單獨圖層中顯示隱藏輪廓線】
不管選擇集中有多少個實體,只生成兩個塊,一個塊包含可見輪廓線,另一個包含隱藏輪廓線。繪制可見輪廓線塊時使用的線型為“BYLAYER”,如果“消隱”線型已經加載,則繪制隱藏輪廓線塊時使用的線型為“消隱”,否則線型為“BYLAYER”??梢?jiàn)線和隱藏線的塊所屬的圖層按如下規則命名:
PV-視口句柄(用于可見的輪廓圖層)
PH-視口句柄(用于隱藏的輪廓圖層)
例如,若在句柄為 3CF 的視口中創建輪廓圖,包含可見線的塊將插入到圖層 PV-3CF 中,包含隱藏線(如果需要)的塊將插入到圖層 PH-3CF 中。如果這些圖層不存在,該命令將創建它們。如果這些圖層已經存在,塊將添加到圖層上。
【不在單獨圖層中顯示隱藏輪廓線】
把所有輪廓線當作可見線,并為每個選定實體的輪廓線創建一個塊。塊的線型和所屬圖層與選擇“是”選項時創建可見輪廓線塊相同。如果選擇集中有n個實體,則創建n個塊,每個塊包含的輪廓線分別是一個或多個實體輪廓線的并集。
