CAD旋轉參照
CAD旋轉參照（R）就是通過指定相對角度來旋轉對象，只有相交的圖形（或者有交點的兩條線段）才能使用參照命令。
【線段旋轉參照】

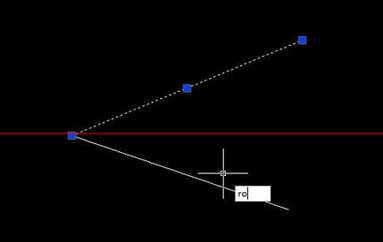

1.任意打開素材圖片，選定需要旋轉的直線，輸入命令ro，按回車鍵

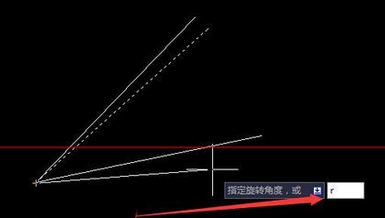

2.再輸入?yún)⒄彰?r ，按回車鍵

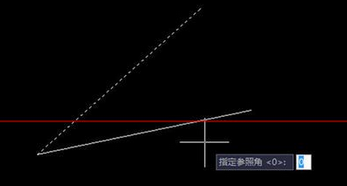

3.在顯示的輸入框里面，輸入指定參照角

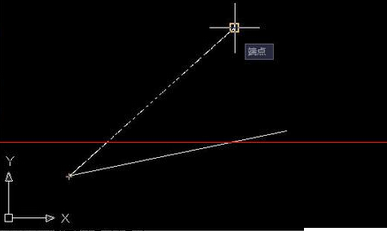

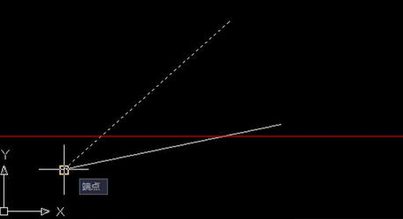

4.指定第一點
5.選擇直線的另一點作為旋轉直線的第二點

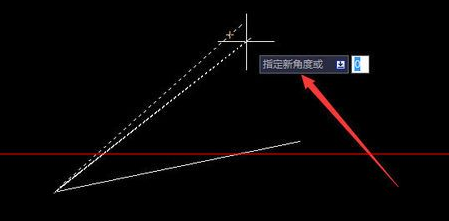

6.指定新角度，選擇旋轉參照，就大功告成
