CAD創建空白區域以覆蓋對象
WIPEOUT命令可在現有對象上生成一個空白區域。該區域使用當前背景色屏蔽底層的對象,用戶可在空白區中為圖形添加其他一些設計信息,空白區是一塊多邊形區域,用戶通過一系列點來設定此區域,另外也可以閉合多段線轉化為空白區
命令啟動方法:
菜單命令:【繪圖】>【區域覆蓋】
命令:WIPEOUT

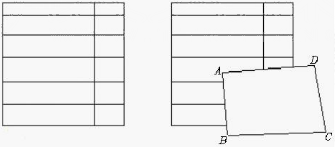

命令行提示:_wipeout指定第一點或[邊框(F)/多段線(P)<多段線>]://拾取A點
指定下一點: //拾取B點
指定下一點或[放棄(U)]: //拾取C點
指定下一點或[閉合(C)/放棄(U)]: //拾取D點
指定下一點或[閉合(C)/放棄(U)]: // 按Enter鍵結束
