CAD填充solid不顯示怎么辦

在繪圖中,我們時常要對柱子、特殊材料等進行填充,有時會遇到SOLID填充不顯示,那怎么辦呢,有以下幾種解決方法供大家參考。

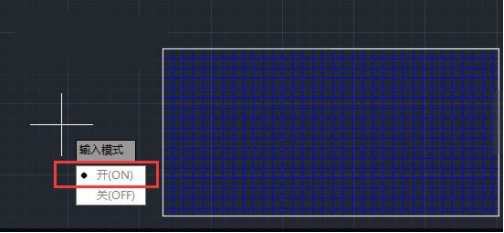

方法一:檢查是否填充區域不封閉或者是其他問題導致無法填充。如果是就把圖案區域完成封閉再填充,或者按住問題彈出提示對話框,解決問題。

CAD填充solid不顯示怎么辦

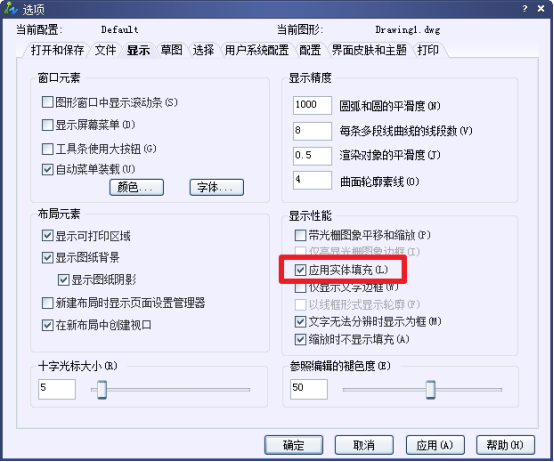

方法二:檢查填充設置是否被關閉,先在命令行輸入FILL 按Enter鍵,看看出現的值是不是0,如果是的話,輸入1,再按回車。

CAD填充solid不顯示怎么辦

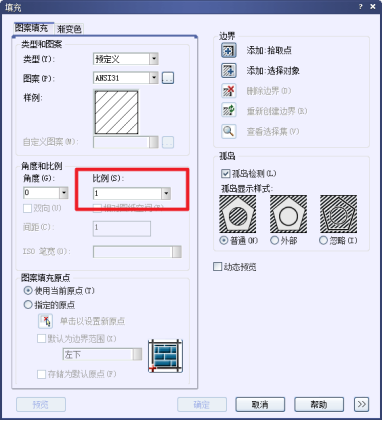

方法三:檢查是否填充單元和比例相對當前圖形過大而導致在填充后沒有任何線條顯示??梢栽诓藛螜凇纠L圖】>【圖案填充】里面設置比例

CAD填充solid不顯示怎么辦
