CAD如何光滑曲線
在繪圖中用到曲線對象系統往往以簡化的形式顯示出來，就好像用連續折線近視表示曲線，但要達到繪圖效果，我們都希望曲線對象顯示更加光滑，我們可以設置系統的顯示精度來改善曲線的顯示外觀。
設置顯示精度步驟如下：

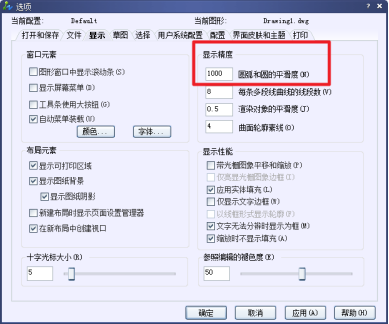

1.菜單欄單擊【工具】>【選項】，就會彈出的對話框里面選擇【顯示】選項卡
2.在【顯示】選項卡中的顯示精度里面把 圓弧和圓的平滑度 輸入較大的值，曲線對象就會變得很光滑，該值的有效范圍是1-20000，缺省值是1000.
