我們今天來說一下如何利用CAD來將我們的三維實體旋轉并且加厚的繪制操作。
下面我們以一個碗來為例子。

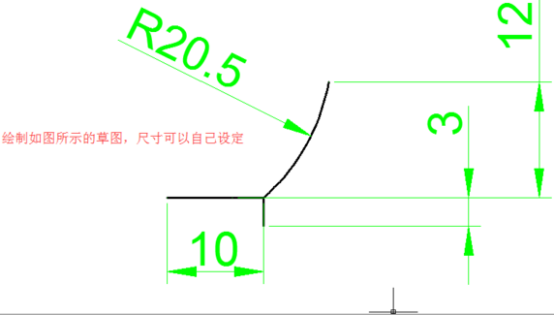

1. 我們隨意的繪制一個碗邊緣的形狀,尺寸按我們自己設定,我們盡量讓輪廓相似,下圖是簡單的一個設計,僅供參考。

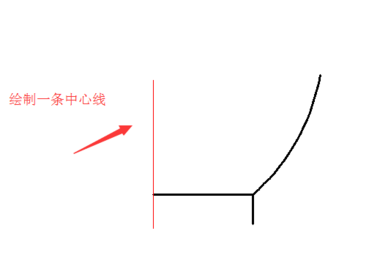

2.我們繪制完之后再繪制一條它的中心線,如下圖所示。
3.將工作空間調整到三維建模,操作如圖。選擇旋轉命令,選擇前面繪制的輪廓線為要旋轉的曲線。選擇中心直線為旋轉軸,生成如圖所示的效果。
4.選擇視覺樣式為帶邊框著色,則生成實體顏色顯示。選擇實體編輯中的加厚命令,選取碗側面和底面,進行加厚,完成后繼續選擇加厚命令,選取碗座面向內側加厚。效果如圖所示。

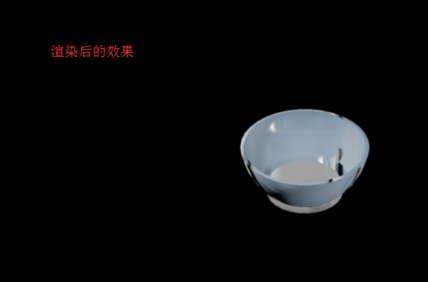

5.選擇渲染,打開材質瀏覽器,選擇材料為陶瓷,對碗進行渲染,結果如圖。
