最全的CAD選擇方式講解

很多人說，在CAD中，用得最多的是修改命令而非繪圖命令。

仔細一想，還真有一定的道理，而用到修改命令，必須要進行選擇對象。

選擇誰不會啊，鼠標完成就好了。

話雖如此，你對CAD中的選擇方式和用法全都了解嗎？

今天分享網友總結的號稱最全的CAD選擇方式講解，你覺得呢？

1、點選-復選-減選

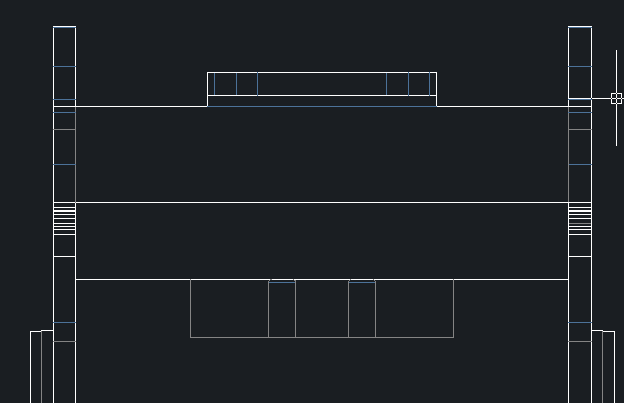

最常見的一種選擇方式，鼠標左鍵點一下選中對象，在此基礎上，繼續點中其他對象，會連續選中，這就是復選。

那又在此基礎上，重復點中已選中的對象是否會取消選擇呢？

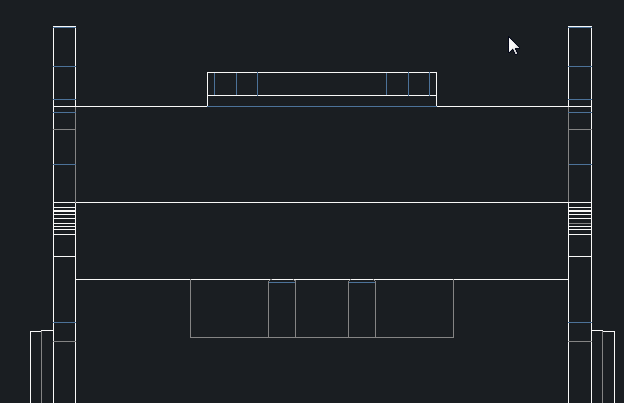

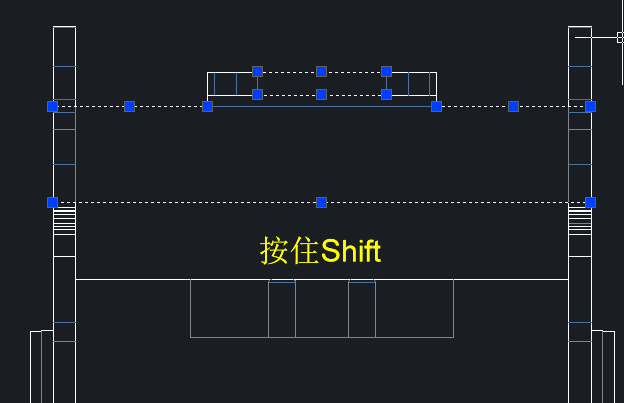

并不是，需要按住Shift來進行上述操作才可實現。

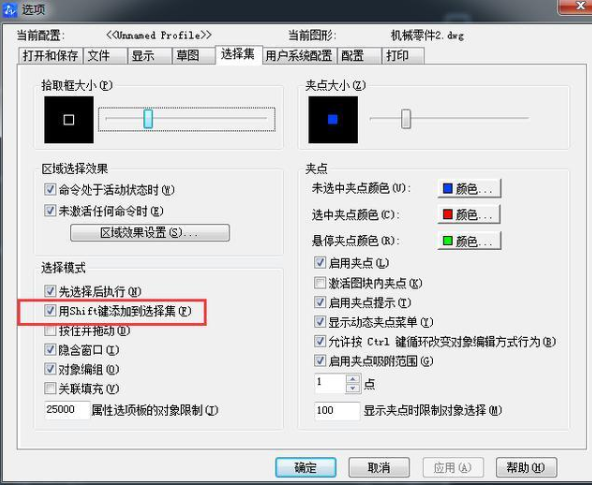

如果你不想復選，可以O(shè)P命令，在選擇集下勾選【用Shift鍵添加到選擇集】，這樣的話，你沒辦法不按任何鍵復選，需要同時按住Shift才能。

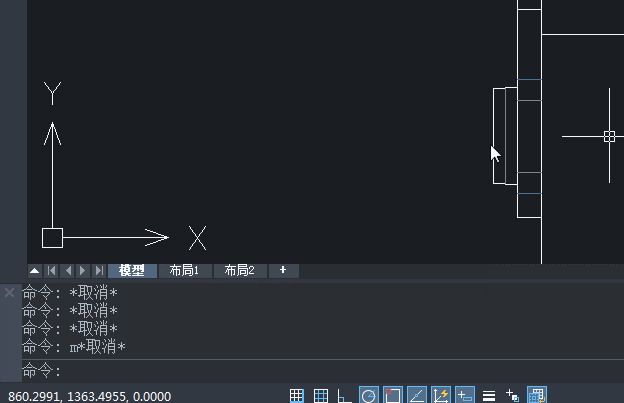

2、框選-從右往左-從左往右

利用鼠標拖動的軌跡接觸進行選擇。

如果從右往左，那叫閉合框選，對象必須要完整框進去才能選中；

如果從左往右，那叫交叉框選，對象即使被部分觸及都能被選中。

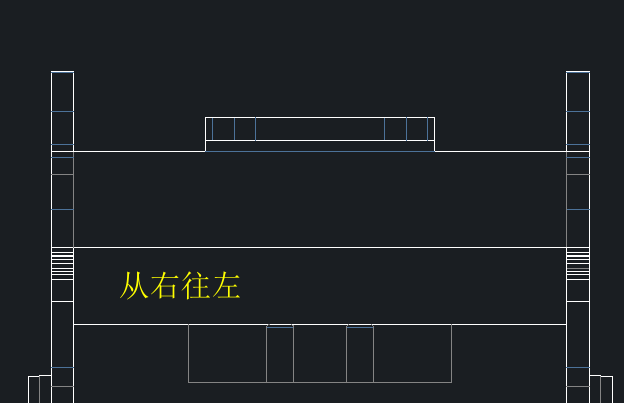

如下圖

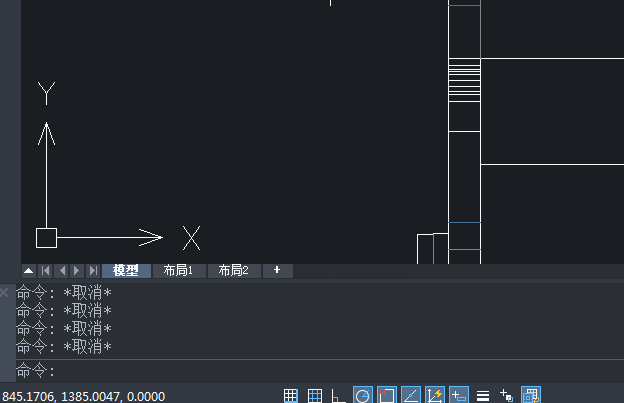

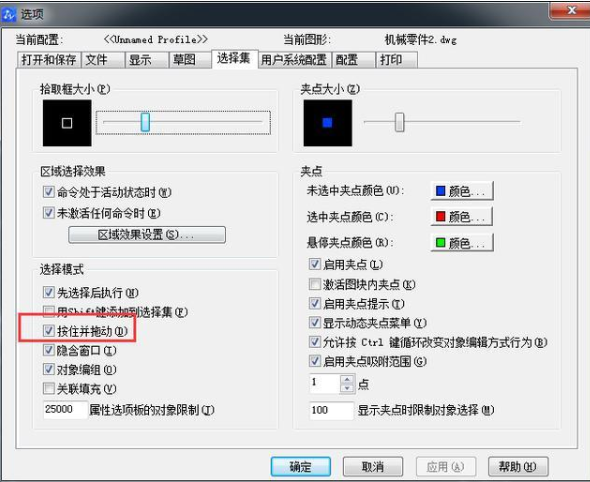

這個框選的矩形其實可以多變的，就算你松開鼠標左鍵，但如果勾選了這里，那只能按住鼠標左鍵了，具體的效果大家一試便知。

3、其他

Ctrl+a是全選，基本上在其他軟件都適用。

還有嗎？

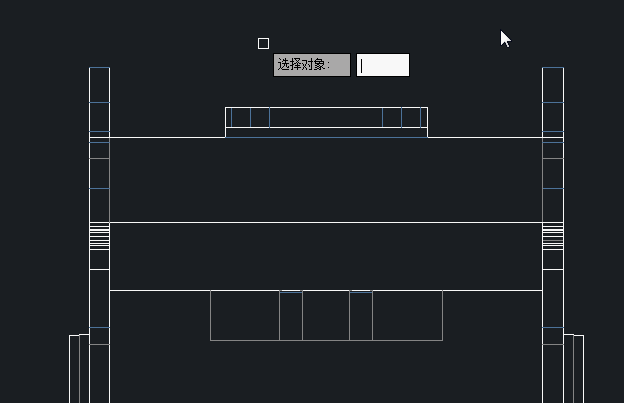

當然，在輸入隨便一個修改命令后，直接輸入“？”，你會打開一個“船新”的世界。

下面來一個個說說

【窗口W】也就是框選

【最后L】這個沒什么好說的，就是最后選擇的對象

【相交C】也算是框選，但會直接執行交叉框選

【框B】測試之后和窗口W差不多，大家知道有什么分別嗎？

【全部ALL】全選

【圈圍WP】另類的框選，只是框可以不是矩形，而是自定義的多邊形。

【圈交CP】和圈圍差不多，前者全部圍起來選中，后者觸之選中。

【組G】如果你設置了組，可以利用這個方式選中，尤其是“萬綠叢中一點紅”的狀態下，容易選擇。

最后說一下【圍欄F】，自由設置一條路徑（可以是多段線），路徑經過的對象皆可選中。

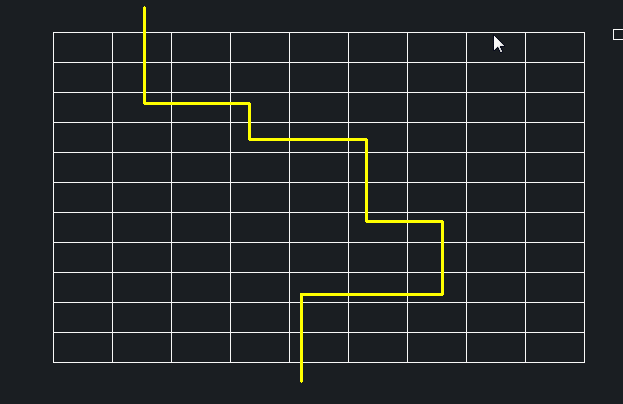

如下圖，需要沿黃色路徑打通通道。

圍欄F就很好用

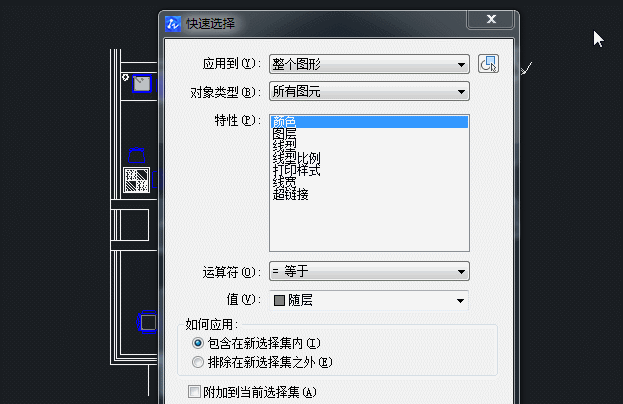

4、快速選擇QSE

命令執行后彈出菜單，可以按照自己選擇的項進行快速選擇，例如按照?qǐng)D層，所以，如果你規范作圖的話，條理應該是很清晰的，快速選擇的功能可以讓你快捷選中自己所需要的對象。

你還知道其他選擇方式嗎？
