CAD紫荊花繪制方法

紫荊花的花語是代表親情，有著合家團員，家庭和睦的美好寓意，紫荊花把根深深扎入百姓人家的庭院中，一直是家庭和美，骨肉情深的象征性植物，它還有個小傳說，在東漢時期的京兆尹與兄弟分家，所有財產已經分配完畢，余下一棵紫荊樹意欲分為三截。天明，當兄弟們前來砍樹時，發現樹已枯萎，落花滿地。田真不禁對天長嘆：“人不如木也！”從此兄弟三人不再分家，和睦相處，紫荊樹也隨之獲得生機，花繁葉茂。因?yàn)檫@個故事，寫手足親情的詩歌里面紫荊便成為了思念親人的知音。陸機為此賦詩：“三荊歡同株，四鳥悲異林。”李白感慨道：“田氏倉促骨肉分，青天白日摧紫荊。”唐代名詩人韋應物《見紫荊輪》詩：“雜英多已積，含芳獨暮春。還如故園樹，忽憶故園人。”那么有著這么好寓意的花，我們?cè)撛趺慈ダL制呢？

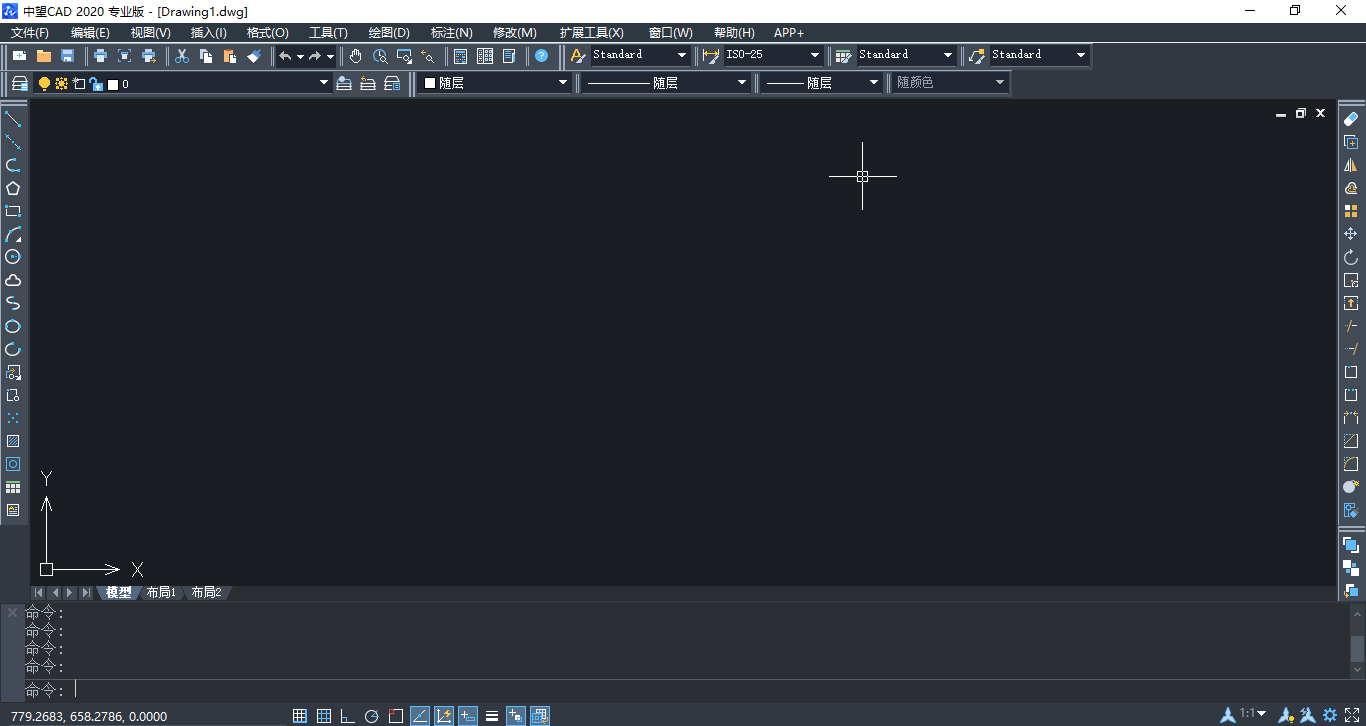

1.首先，我們打開中望CAD軟件，打開繪圖區域。

2.我們需要用圓弧命令，來繪制花瓣，命令如下：

（1）A，回車

（2）300,120，回車

（3）310,165，回車

（4）350,188，回車

（5）A，回車

（6）350,188，回車

（7）345,182，回車

（8）344,175，回車

（9）A）回車

（10）344,175，回車

（11）334,149，回車

（12）310,147，回車

（13）A，回車

（14）310,147，回車

（15）302,130，回車

（16）300,120，回車

（17）A，回車

（18）300,120，回車

（19）301,134，回車

（20）306,148，回車

執行完以上命令，花瓣的形狀就繪制完成了。

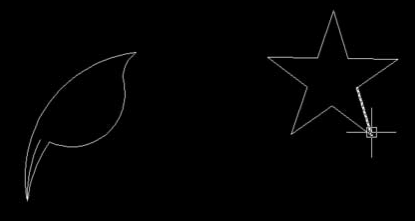

接著，我們需要繪制五角星，命令操作如下：

（1）POL，多邊形畫正五邊形

（2）L，直線連接

（3）E，刪除五邊形

（4）TR，修剪多余的線段

這樣五角星就繪制完成了。

把五角星縮小移動到花瓣中，命令操作如下：

（1）SC，回車

（2）選擇五角星，回車

（3）指定基點（左鍵單擊）

（4）輸入縮放比例?；剀嚕ㄟB續縮放只合適大?。?/p>

（5）M，回車

（6）選擇五角星，回車

（7）左鍵單擊，指定基點

移動鼠標，將五角星移動到花瓣中的合適位置。

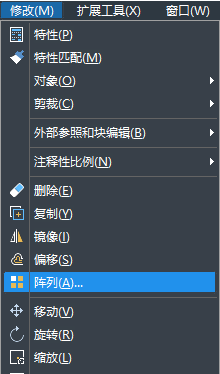

5.執行【修改】-【陣列】，激活陣列命令

備注：這里可以直接輸入“AR”回車，也可以在右邊的工具欄中點擊陣列的快捷圖標。

6.調整陣列參數

（1）選擇環形陣列

（2）選擇中性點為花瓣的尾部（300,120）

（3）項目總數改為5，

（4）填充角度不變，為360,

（5）選擇對象：整個紫荊花瓣

（6）確定

7、這樣美麗的紫荊花將繪制完成了。
