眾所周知的UG中的是三維圖,CAD一般使用都是二維圖,如果我們想要把UG中的三維圖導出到CAD的二維中,我們應該如何操作呢?


接下來我們來看看如何操作吧。


1.首先,我們在UG中將【建?!凯h(huán)境轉換到【制圖】環境。



2.新建一張圖紙頁

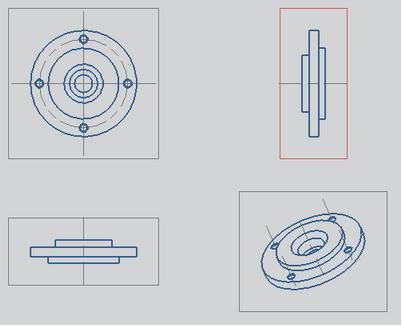

3.我們將基本的視圖添加到圖紙頁面上,參考下圖。




4.我們再將圖紙文件導出為CGM的格式文件,參考下圖。



5.我們再次新建一個模型的文件,參考下圖。



6.我們再導入CGM的文件,打開。



7.導出文件為DXF或者DWG格式文件。



8. 這樣我們完成了導出工作,到這里,我們3D轉換到2D的工作就結束了,這個辦法可以比較好的完成這樣的轉換。
