如何在我們繪制圖形上帶上角度,這個不是太難,下面我們就看看如何去操作吧,可以學學看。


1.我們打開中望CAD,點擊左邊的結構線工具,繪制圖形,參考下圖。




2.然后,我們就選中所需要的箭頭直線的端點,然后完成直線的長度的繪制。




3.我們繪制完成之后,就是箭頭部分的制作,我們在命令行中輸入【W(wǎng)】,然后回車,執行命令。



4.我們輸入【W(wǎng)】然后便是選擇寬度,輸入選中的起點的寬度,我們需要考慮到美觀,4-8的區間都是可以設置的,并且根據每個人的不同需求,設置也不盡相同。



5.接著我們就是輸入端點寬度,在端點輸入0.然后我們回車執行命令。

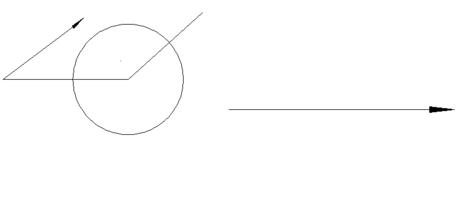

6.這樣我們就完成了一個箭頭的繪制,操作的效果可以參考下圖。

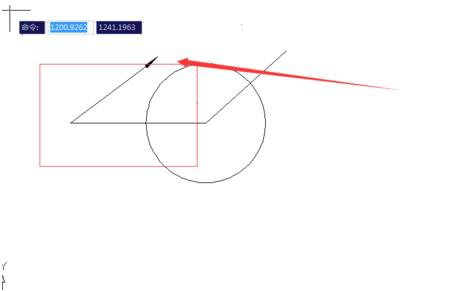

7.然后我們下圖標記的箭頭部分輸入的寬度為8的時候的箭頭效果。






以上是我們提供的簡單的設置步驟。
