CAD是應用最廣泛的計算機輔助設計軟件之一,學會CAD中心線怎么畫是必不可少的,下面小編來教大家怎么做。

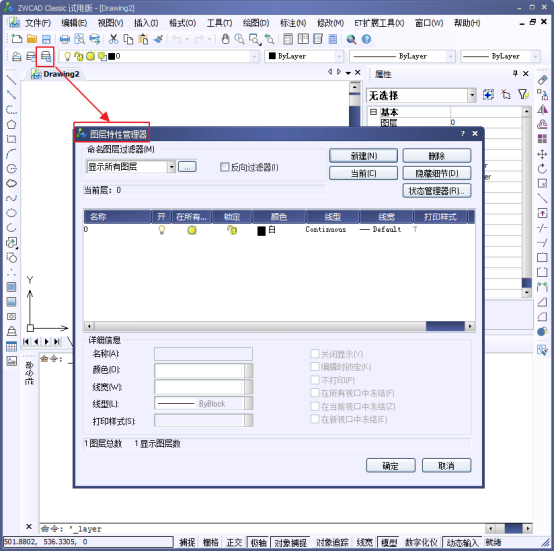

1.CAD中心線一般為點劃線,畫法很簡單,我們先來設置線型。首先打開cad,點擊計入圖層特性管理器
2.在圖層特性管理器中點擊線型進行設置。
3.我們點擊【新建】,選擇合適的中心線然后確定。
4.在圖層中點擊顏色進行設置,選擇紅色后確定。
5. 此時用直線工具畫出中心線,但是有時你會奇怪的發現畫出來的線并不是點劃線,其實這是因?yàn)?線型比例因子過小。
6. 輸入“l(fā)ts”然后按回車鍵確定,這里小編輸入線型比例因子為30,按回車確定(如果不合適可以重新設置)。
以上。
