問題描述

CAD中出現頑固圖層無法用常見方法刪除的問題。

問題原因

原因一：圖層是參照?qǐng)D層。包含以下四種：

圖層0和DEFPOINTS.

當前操作的圖層。

帶對象的圖層（含塊定義匯總的對象的圖層）。

使用外部參照的圖層。

原因二：當一個圖形被局部打開時，該圖層也被視為參照?qǐng)D層。

解決方法一

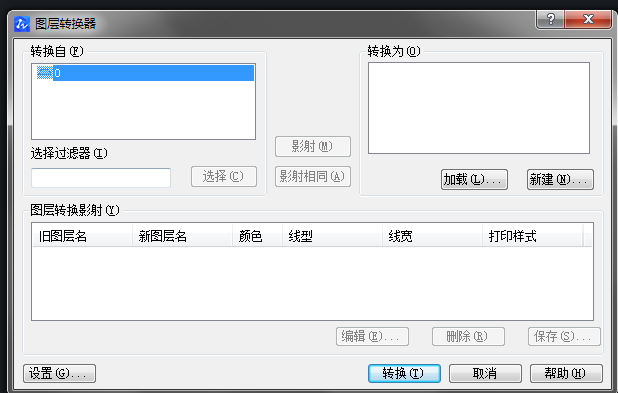

打開CAD命令行，輸入【LAYTRANS】命令，按enter鍵，就可以打開【圖層轉換器】對話框。

點擊【新建】，此時新建了一個圖層【0】層。

回到圖層轉換器對話框，分別在轉換自和轉換為復選框中選擇需要?jiǎng)h除的圖層與【0】層，點擊中間的【映射】按鈕。

最后點擊【轉換】按鈕關閉對話框，即可達到刪除目標圖層的效果。

解決方法二

借用【圖層合并】命令把選定圖層和目標圖層合并，然后刪除以前的圖層。

打開CAD命令行，輸入【LAYMRG】命令，按enter鍵。

此時命令行提示：

命令: LAYMRG 選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]: 選中的圖層: 圖層3

選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]: 選中的圖層: 圖層3 圖層1

選擇要合并圖層上的對象或 [鍵入(T)/放棄(U)]:

選擇目標圖層上的對象或 [鍵入(T)/放棄(U)]: ******** 警告 ******** 你將永久地將下列圖層合并到圖層 圖層2 中: 圖層3 圖層1

正在將圖層圖層3 合并到圖層 圖層2 中 在圖層 圖層3 上的所有圖元已被移到圖層 圖層2 上。

正在將圖層圖層1 合并到圖層 圖層2 中 在圖層 圖層1 上的所有圖元已被移到圖層 圖層2 上。

你想繼續嗎? [是(Y)/否(N)] <否>: 按要求操作即可。
