拉伸與選擇窗口或多邊形交叉的對象。




概要

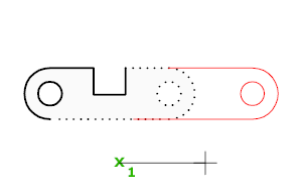

將拉伸窗交窗口部分包圍的對象。將移動(而不是拉伸)完全包含在窗交窗口中的對象或單獨選定的對象。某些對象類型(例如圓、橢圓和塊)無法拉伸。




提示列表

將顯示以下提示:

選擇對象

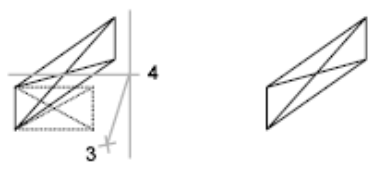

指定對象中要拉伸的部分。使用“圈交”選項或交叉對象選擇方法。完成選擇后,按 Enter 鍵。




STRETCH 僅移動位于窗交選擇內的頂點和端點,不更改那些位于窗交選擇外的頂點和端點。STRETCH 不修改三維實體、多段線寬度、切向或者曲線擬合的信息。

基點

指定基點,將計算自該基點的拉伸的偏移。此基點可以位于拉伸的區域的外部。

第二點

指定第二個點,該點定義拉伸的距離和方向。從基點到此點的距離和方向?qū)⒍x對象的選定部分拉伸的距離和方向。




使用第一個點作為位移

指定拉伸距離和方向?qū)⒒趶膱D形中的 0,0,0 坐標到指定基點的距離和方向。

位移

指定拉伸的相對距離和方向。

若要基于從當前位置的相對距離設置位移,請以?X,Y,Z?格式輸入距離。例如,輸入 5,4,0 可將選擇拉伸到距離原點 5 個單位(沿 X 軸)和 4 個單位(沿 Y 軸)的點。

若要基于圖形中相對于 0,0,0 坐標的距離和方向設置位移,請單擊繪圖區域中的某個位置。例如,單擊 1,2,0 處的點以將選擇拉伸到距離其當前位置 1 個單位(沿 X 軸)和 2 個單位(沿 Y 軸)的點。
