繪制俯視圖


①首先利用line命令繪制對稱中心線(起點為主視圖對稱線端點,終點為某一適當長度然后繪制俯視圖外框)

命令:line

指定第一點: (自動捕捉J點)

指定下一點或[放棄(U)]:@24,0

指定下一點或[放棄(U)]:@0,32

指定下一點或[閉合(C)/放棄(U)]:(自動捕捉I點)


②繪制其它投影線

命令: point

S指定點:(自動捕捉J點)

命令:line

指定第一點:@8,0

指定下一點或?[放棄(U)]:@24,0

指定下一點或?[放棄(U)]: (自動捕捉K點)

命令: point

指定點:(自動捕捉L點)

命令:line

指定第一點:@-5,0

指定下一點或?[放棄(U)]:@0,一15

指定下一點或?[放棄(U)]: (自動捕捉M點),如圖4-3(b)

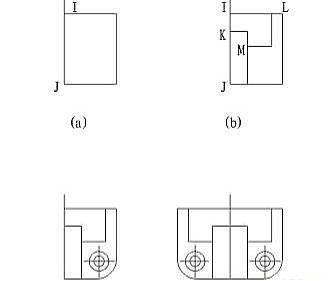

圖4-3俯視圖繪制


③繪制階梯孔投影及圓角。


首先利用Offset命令將對稱中心線往左偏移16,最將輪廓線向上偏移8,得出階梯孔的兩條中心線,然后:

命令:circle

指定圓的圓心或?[三點(3P)/兩點(2P)/相切、相切、半徑(T)]: (捕捉兩中心線的交點)

指定圓的半徑或?[直徑(D)]:2.5

用同樣的命令畫¢9的圓。


④繪制R9圓角。

 命令:fillet

選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]:R

指定圓角半徑<0.0000>:9

命令:ENTER

選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]: (選擇其中一條輪廓線)


最后,利用夾點的壓縮功能將階梯孔的兩中心線壓縮至適當長度,如圖4-3(c)


⑤Mirror命令鏡像復制俯視圖另一半投影,操作步驟同前。如圖4-3(d)


3.繪制左視圖


①首先利用line命令從主視圖右下角起繪制一水平直線9至N點,然后繪制左視圖外框。

 命令:line

指定第一點: (自動捕捉N點)

指定下一點或?[放棄(U)]:@32,o

指定下一點或?[放棄(U)]:@0,10

指定下一點或?[閉合(C)/放棄(U)]:@-17,0

指定下一點或?[閉合(C)/放棄(U)]:@0,22

指定下一點或?[閉合(C)/放棄(U)]:@-15,0


指定下一點或?[閉合(C)/放棄(U)]:(自動捕捉N點),如圖4-4(a)

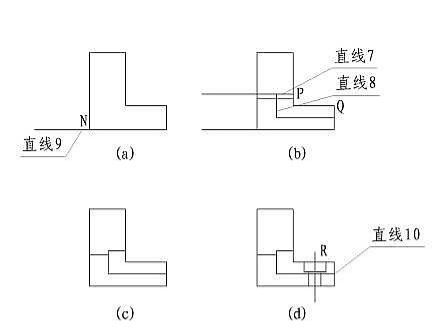

圖4-4左視圖繪制


②繪制中間投影線

 命令:offset

 指定偏移距離或?[通過(T)/刪除(E)/圖層(L)] <通過>:19

 選擇要偏移的對象,或?[退出(E)/放棄(U)] <退出>:(選擇最上輪廓線)

指定要偏移的那一側上的點,或?[退出(E)/多個(M)/放棄(U)] <退出>:(所選直線下方定一點)

命令:line

指定第一點: (自動捕捉主視圖上的O?點)

指定下一點或?[放棄(U)]:(自動捕捉P點)

指定一個點:(自動捕捉Q點)

命令:line

指定第一點:@0,-5

指定下一點或?[放棄(U)]:@-24,0

 指定下一點或?[放棄(U)]:(打開正交,光標上移至某位置),如圖4-4(b)


③去掉多余線段,首先連接兩相互垂直直線7、直線8。

命令:fillet

選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]:R

指定圓角半徑?<0.0000>:0

命令:ENTER

選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]: (選擇直線7)

選第二根線:(選擇直線8)

然后,利用Trim命令剪切多余線段

命令:trim

選擇裁剪線…

選擇對象:(選擇直線8)

選擇對象:↙


選擇要修剪的對象,或按住?Shift?鍵選擇要延伸的對象,或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:(選擇需要剪切的部分)

最后擦去直線9

命令:erase

選擇對象:(選擇直線9)

選擇對象:ENTER?如圖4-4(c)


④繪制階梯孔的投影。

首先利用Offset命令將直線10向左偏移8,然后:

命令:copy

選擇對象:(選擇主視圖上階梯孔的投影)

選擇對象:↙

指定基點或?[位移(D)/模式(O)] <位移>: (自動捕捉主視圖上D點)


指定第二個點或<使用第一個點作為位移>:(自動捕捉R點),如圖4-4(d)


4.修改三視圖的線型及顏色


①調用線型。

命令:(點擊下拉菜單“格式”→“線型”…),彈出線型對話框,單擊加載按鈕,選擇所需線型,(虛線一Hidden、中心線一Center),單擊OK,即可裝入線型。


②修改中心線的線型及顏色。

??? 首先修改其中一條中心線的線型及顏色

 命令:(下拉菜單“修改”→“特性”…)

彈出對話框,在圖中選擇任—中心線后,點取“線型”選項,選擇“中心線”線型,關閉對話框,所選擇的目標已被修改為點劃線。

然后利用格式刷修改其它中心線

命令:(下拉菜單“修改”→“特性匹配”…)

選擇源對象:(選擇已修改的中心線)

選擇目標對象或?[設置](依次選擇要修改的中心線)


③重復步驟②,將虛線改為Hidden線型,并修改為相應的顏色(如黃色)

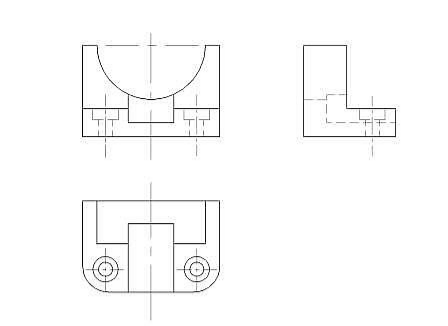

5.利用夾點的拉伸或壓縮功能調整中心線的長度,使其超出輪廓線約5mm,完成全圖修改后的三視圖如圖4-5所示。




圖4-5完成的三視圖


6.保存所繪圖。
