CAD中容易混淆的概念辨析之縮放和拉伸



在CAD中有很多相互之間非常相似的概念,容易讓大家在使用時感到迷茫,加上有些功能翻譯成中文是一樣,比較容易混淆,下面簡單把我想到的幾個容易混淆的概念分享給大家,希望大家可以對它們更加了解,也更清楚在特定的操作下需要調用哪一個。



1、 縮放:ZOOM和SCALE

這兩個功能雖然都翻譯成縮放,但除了初學者容易混淆外,大部分用過一段CAD都應該能清楚。

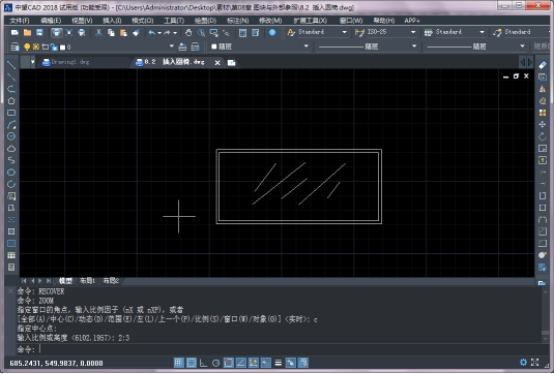

Zoom(z):是視圖縮放,在CAD中用來繪圖和觀察圖形的是一個窗口,這就相當于一個相機的鏡頭,zoom就相當于鏡頭的拉近和拉遠,雖然看到所有圖形顯示的大小變了,但圖形的實際尺寸不會發生任何變化。



CAD中容易混淆的概念辨析之縮放和拉伸

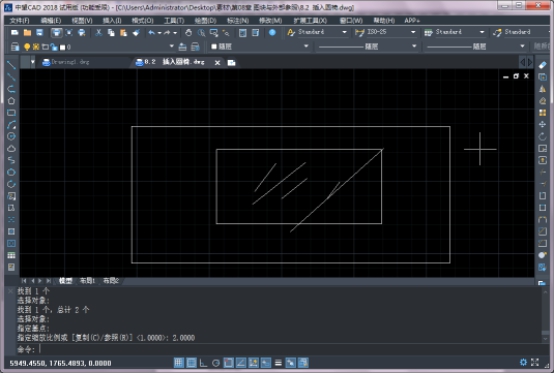

Scale(sc):這個是圖形的縮放,他會直接改變圖形的大小,而且只會改變被選中圖形的大小。而且CAD的Scale命令還比較死,只提供一個比例設置,也就是各軸向只能等比例縮放。



CAD中容易混淆的概念辨析之縮放和拉伸





2、 拉伸:(Stretch和Extrude)

這兩個功能也都翻譯成拉伸,不過一般人Stretch用得比較多,Extrude比較少用,倒也不會造成太多困擾。

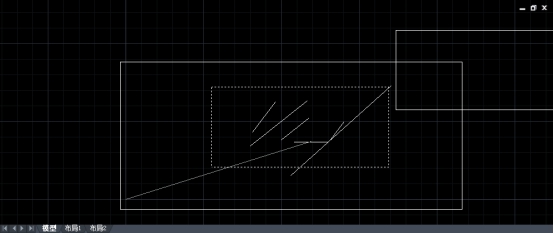

Stretch(S):對二維圖形局部的拉伸,通常用于改變二維圖形某個方向的尺寸,如果選擇整個圖形的話,圖形會被直接移動。



CAD中容易混淆的概念辨析之縮放和拉伸





Extrude:將二維圖形拉伸成為三維模型,可以對多段線、面域等進行操作,通常用二維圖形繪制好截面,然后處理成多段線或面域,拉伸的話就給截面一個高度,還可以設置拉伸的角度。



3、 多段線線寬和對象線寬

我們在繪制多段線時可以設置線寬,另外在對象屬性中也可以設置線寬。兩個線寬有什么區別和聯系呢?



多段線線寬:多段線的線寬是以實際的圖形單位來計算的,可以利用他來繪制一些特殊的圖形,例如箭頭等,也可以利用他來控制圖形的打印線寬。多段線的線寬因?yàn)槭前磮D形單位設置的,因此在打印時需要考慮比例,例如需要打印出0.3毫米寬的線,打印比例為1:100,在繪制多段線時就要把寬度設置為30。當多段線線寬設置過小,例如設置為3,打印比例為100,計算出來的線寬是0.03,CAD會按最小線寬,通常是0.09打印。



對象線寬:所有圖形都可以設置線寬,這個線寬值主要用于控制打印,是按毫米設置的,設置為0.3,就表示0.3mm,線寬列表中已經寫明了單位。在模型空間和布局空間中可以顯示這個線寬,但顯示的線寬都是示意性質的,及時在布局空間按頁面設置顯示也是如此,和最終打印的線寬還是不完全相同。給圖形設置了對象線寬,并不表示打印時一定會按此線寬輸出,最終還取決于打印樣式表(CTB或STB)的設置,在打印樣式表中設置為:使用對象線寬,給對象設置的線寬才會起作用。
