CAD繪圖界面有兩個空間，一是模型空間，二是布局空間，布局空間可以有多個（比如我們在軟件中看到的布局1和布局2）。當我們需要修改圖形的比例和尺寸時，一般是在模型空間來修改，而不是布局空間。其實，圖形的比例也可以在CAD的布局空間中進行調整。大家知道如何在布局空間中對圖形的比例進行修改和調整嗎？下面是詳細的方法介紹，大家可以參考。

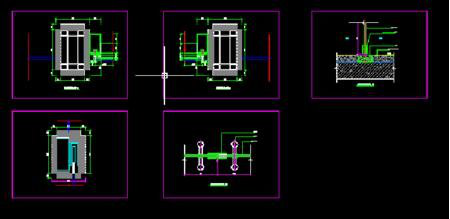

首先，按照1:1的比例在模型中畫圖，這里大家可以思考一下為什么是1:1的比例。

在進行標注的時候，如果有注釋性對象，就需要在選項框里勾選注釋性。這樣就方便隨時添加比例。

如果想隨時加上注釋比例，可以全部選中右鍵菜單中的倒數X項，進行標注后，在特性窗口，用【Ctrl】+【1】打開注釋性，然后添加注釋比例就好。

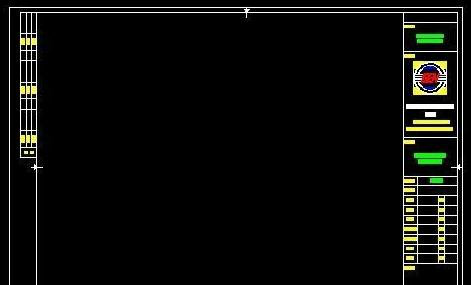

接下來切換到布局空間，復制自己需要的圖框（一般是企業自己的圖框）。

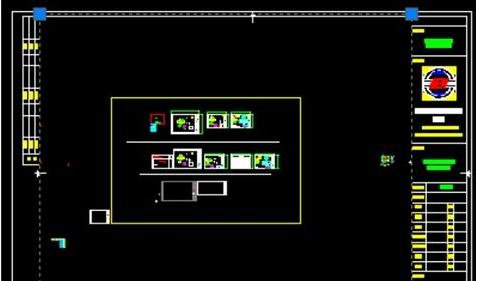

在命令行調用新建視口命令。注意圖框邊界不要與視口全部重合。這樣可以方便點選。

選中視口以后，再次用【Ctrl】+【1】打開特性窗口，可以看到注釋比例項。

選好注釋比例，這時標準比例會自動更新成至與主食比例一致的量。

如果出現默認比例不夠用的情況，那么可以在命令行輸入scalelistedit，從而添加新的比例。要注意不能添加太多的比例。夠用就好了。以上就是關于在CAD布局視口中修改圖形比例的操作步驟了，希望對大家有一點幫助。
