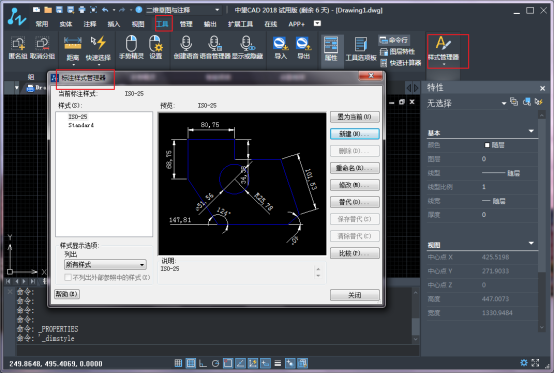

打開中望CAD2018,在工具選項里找到樣式管理器,選擇標注樣式,彈出標注樣式管理器對話框。


CAD標注樣式中的線選項卡介紹

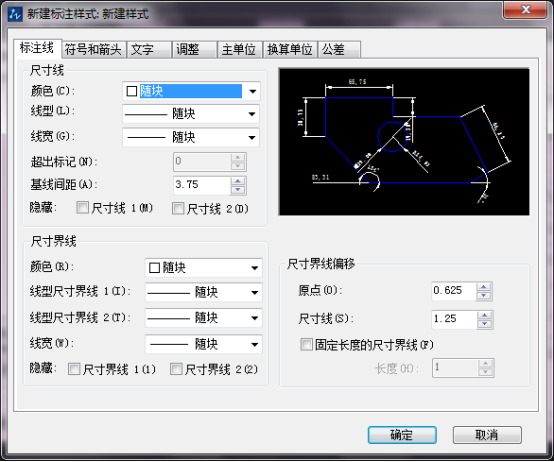

新建一個樣式,單擊自動彈出對話框中的【標注線】選項卡,其下面的面板可以設置尺寸線、延伸線的格式和特性。


CAD標注樣式中的線選項卡介紹


【尺寸線】選項組用于設置尺寸的顏色、線寬、超出標記及基線間距等屬性。各選項的具體說明如下:

【顏色、線型、線寬】下拉列表框:分別用來設置尺寸線的顏色、線型和線寬。一般保持默認值,隨塊即可。

【超出標記】文本框:用于設置尺寸線超出量。當尺寸箭頭符號為45度的粗短斜線、建筑標記、完整標記或無標記時,可以設置尺寸線超過延伸線外的距離。

【基線間距】文本框:用于設置基線標注中尺寸線之間的間距。

【隱藏】復選框:用于控制尺寸線的可見性。


【尺寸界限】選項組用于確定延伸線的形式。










推薦閱讀:CAD中修改線性比例的操作方法
