CAD中創建無邊界填充的方法

在之前的文章中小編已經介紹過了CAD中的填充，今天為大家介紹填充中的另外一種操作方式，那就是無邊界填充。也許這種方式的應用場景并不多，但小編還是簡單給大家講一下如何操作的問題，方便大家在需要的時候進行參考。

創建填充時，輸入H或BH快捷鍵是通常做法，或者在工具欄、面板中點擊填充圖標，打開填充對話框來設置和操作，在對話框或面板中只提供了兩種方式：拾取點和選擇對象。 而在CAD中一些有對話框的命令還可以通過在命令行設置參數并執行，這主要是方便一些二次開發程序調用命令和設置選項。用命令行方式執行命令時，有時也會有一些不一樣的選項，填充就是一個典型的例子。下面我們看一下簡單的步驟：

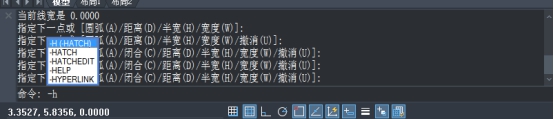

首先假設我們有一條邊界線，在命令行輸入-h，回車確認，輸入W，回車，在提示是否保留邊界時直接回車就好，用默認選項不保留邊界，然后就可以在圖中繪制填充的邊界線，如下圖所示。

最后輸入C，回車，讓邊界線閉合，命令行會提示讓我們選擇邊界線起點，也就是我們還可以繼續定義其他邊界。

回車，接受已繪制的邊界，軟件會繼續彈出一開始顯示的各項參數，我們可以設置填充的特性、原點等各項參數，如下圖所示。

如果填充圖案和比例等不滿足要求，可以鼠標雙擊此填充，在對話框或特性面板中修改圖案和比例。
