保存塊文件時，是放在一個圖形文件里，還是建立個人圖庫文件夾，這點因人而異。小編覺得圖庫文件夾調用方便，好管理，用設計中心時預覽圖能看得清——好找！當然，修改圖層顏色什么的，就必須一個文件一個文件地改，也不是不麻煩的。塊文件可以是一個非常復雜的文件，可以有復雜的圖層、各種元素：直線、園、弧線、多義線——當然也可以包含塊。而塊插入時，包含的元素的層級是會保持的。我們可以利用這點來替換同名或不同命的塊。補充一句，我記憶中，只有2004~2007版的CAD在插入外部塊時默認本文件中的同名塊不被替代，其他版本都是提示替換與否的。同名塊的替換，其實只要雙擊，在位編輯把需要的塊的內容替換掉原來的，就可以了啊。

麻煩的是原來用2004版的那些垃圾塊，就是那些直接拷貝粘貼的、名字是一串亂七八糟字母的塊，插入點還在十萬八千里外，想用夾點編輯都不行！然后還不是只引用一次，是有幾十上百個呀！這時該怎么處理呢？

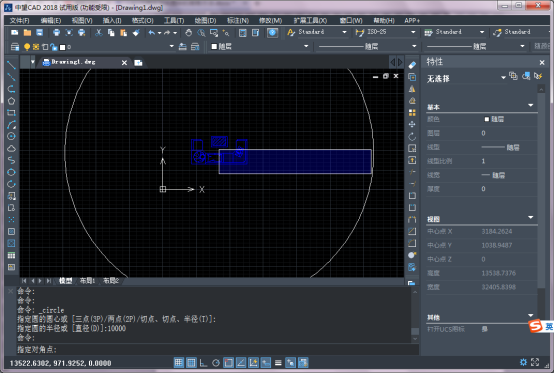

第一步，打開要修改的原圖塊（在位編輯）；然后，在原圖塊合適位置插入已經整理過的規范的圖塊，注意不要炸開，還有這時可以把新圖塊放在應屬的圖層上；接著，刪掉不需要的原圖塊的元素；接下來是個抖機靈的步驟：以新圖塊為圓心（差不多就行，偏了也沒影響）畫一個大圓——有多大？看你圖的范圍了，我一般是半徑100000，其實大一點好，小了不好找。

保存，退出在位編輯；最大化圖面，你會看到什么？圖面上會有很多大圓，都不用快速選擇，直接C方式選擇，炸開！刪掉圓；記得最后PU一下，去掉多余的塊。完成！

簡單吧！賣弄一下。不知道有沒有別人這么作，我是沒看見，當然我也教會了不少人。

再插一句，用圖塊來多比例布圖，是可行的。圖塊內可以有標注，前提是標注樣式要設置為圖紙標注的打印樣式。比如：1:100的圖面上要放一個1:30的圖塊，那么圖塊里面的標注樣式應為1:30。當然，在圖塊外標注也可以，修改標注的參數就好，這個按照自己的需要來就行。

圖塊并不是不可以通過圖層控制的，只不過這個控制有些麻煩，所以我不推薦圖塊內元素放置于0層以外的圖層。不過，圖塊的引用會有不同的情況，有些塊本身就是有圖塊構成的，存為塊文件只是為了調用方便，插入后極有可能是炸開的，那么就不要拘泥于0圖層了。
