CAD如何設置圖層顏色、線型與線寬

在創建多個圖層之后，一般還需要為其設置各種特色，如顏色、線型和線寬等，具體操作過程如下。

1.創建與命名圖層。

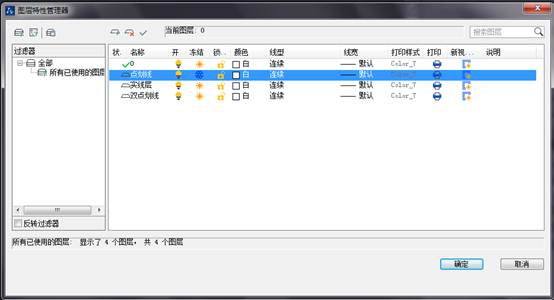

2.單擊名稱為“點劃線”的圖層，使其處于激活狀態。此時被選擇的圖層下面反白顯示，如圖所示。

3.在顏色區域上單擊，打開【選擇顏色】對話框，如圖所示。

4.選擇一種顏色（如紅色），單擊【確定】按鈕，即可將圖層的顏色設置為紅色。

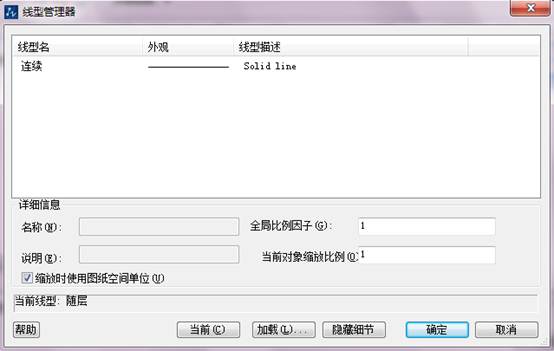

5.設置的圖層線型，在線型位置上單擊，打開如圖所示的【選擇線型】對話框。

在默認情況下，系統將為用戶提供一種連續線型，用戶如果需要使用其他的線型，必須進行加載。

6.點擊【加載按鈕，打開【加載或重載線型】對話框，選擇ZWCAD_IS004W100線型。

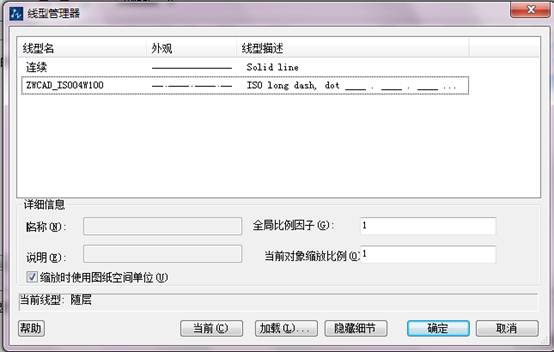

7.單擊確定按鈕，結果選擇的線型被加載到【選擇線型】對話框中，如圖所示。

8.選擇剛加載的線型，然后單擊【確定】按鈕，結果此線型被附加給當前所選的圖層。

9.設置的圖層線寬。在【圖層特性管理器】面板中選擇“實線層”圖層，然后再線寬位置單擊。

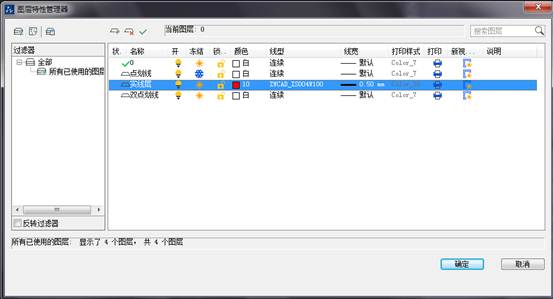

10.此時打開【線寬】對話框，然后再對話框中選擇“0.50mm”線寬，單擊【確定】按鈕返回【圖層特性管理器】面板，結果“實線層”的線框被設置為“0.50mm”，如圖所示。
