CAD如何制作繪圖模板（一）

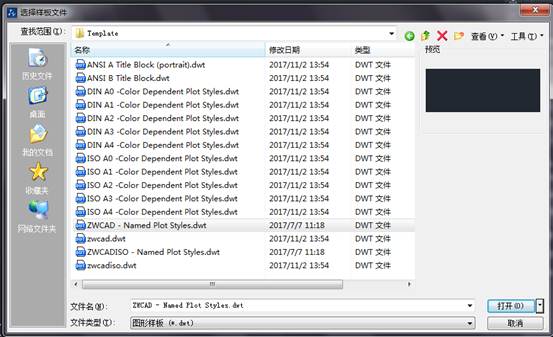

1.執行【新建】命令，以“zwcad-named plot styles.dwt”作為基礎樣板，新建空白文件。

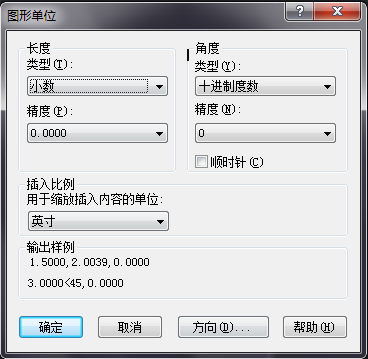

2.使用命令簡寫UN激活【單位】命令，在打開的【圖形單位】對話框中設置長度類型、角度類型以及單位、精度等參數，如圖所示。

3.執行【格式】|【圖形界線】命令，設置默認繪圖區域?yàn)?9400*42000，并將設置的圖形界線最大化顯示。

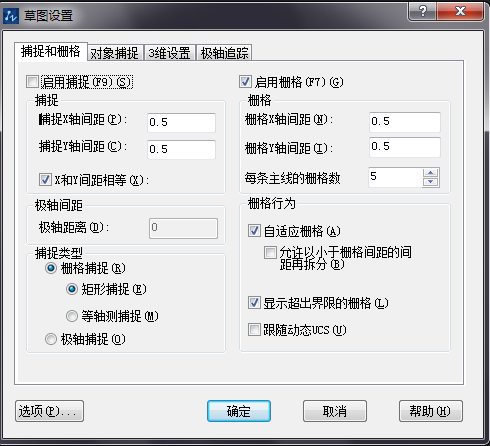

4.使用命令簡寫DS激活【草圖設置】命令，啟用和設置一些常用的對象捕捉功能，如圖所示。

5.在命令行輸入系統變量LTSCALE，以調整線型的顯示比例。

6.使用系統變量DIMSCALE設置和調整尺寸標注樣式的比例。

7.系統變量MIRRTEXT用于設置鏡像文字的可讀性，當變量值為0時，鏡像后的文字具有可讀性；當變量值為1時，鏡像后的文字不可讀。

8.由于塑形塊的引用一般有“對話框”和“命令行”兩種方式，可以使用系統變量ATTDIA控制屬性值的輸入方式。

9.單擊【圖層】工具欄中的創建圖層按鈕，分別創建“軸線層”、“墻線層”、“門窗層”、“樓梯層”、“文本層”、“尺寸層”、“其它層”等圖層。
