CAD怎么簡單地移動圖形
在使用CAD軟件繪制圖形時,我們經常需要移動圖形。除了將圖形點擊成紅點一個點一個點拉,還有一種簡單的方法。
1、 打開CAD,點擊右側工具條上的移動圖形的圖標。
2、 同時我們可以通過快捷鍵M來實現移動圖形,M的效果和點擊右側工具欄上的移動圖形效果是一樣的,但是要注意輸入法要改為英文。
3、 之后CAD提示我們選擇對象,這個對象就是我們需要移動的圖形。

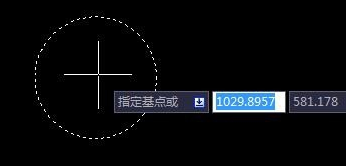

4、 點擊回車,之后提示指定基點,基點就是以該點為基準移動的點。
5、 選擇標志性的一個點,如圓心,多邊形的一個角等。

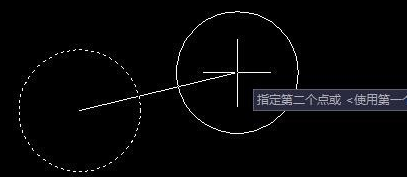

6、 我們選擇另一個點,移動到這個點擊左鍵就移動完成。注意:是從基點移動到第二個點,基點選擇很重要。
