CAD畫角度的方法

CAD是應用最廣泛的計算機輔助設計軟件,所以學會在CAD中畫角度是必不可少的。以下將介紹兩種畫角度的方法:極軸追蹤法和命令行法。

1、極軸追蹤法

打開CAD,在界面下方右鍵單擊極軸追蹤圖標,選擇設置。



CAD畫角度的方法

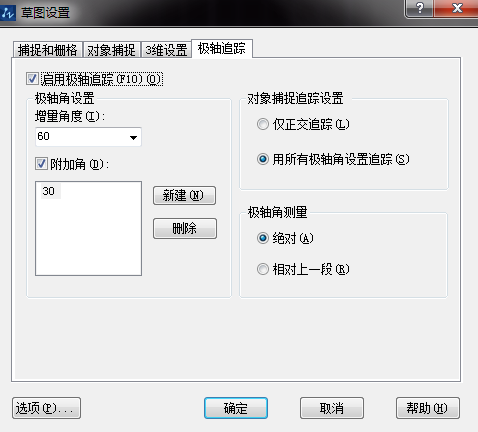

在彈出的草圖設置中勾選啟用極軸追蹤,然后在附加角中點擊新建,輸入想要追蹤的角度,這里新建30度,最后確定。



CAD畫角度的方法



設置完極軸追蹤之后,我們?cè)诋嬀€的時候每隔30度就會出極軸,很容易就畫出了角度,畫其它角度的設置方法都是一樣的。



2、命令行法

我們先畫出一條水平直線做參照,然后使用直線工具點擊第一點,在命令行中輸入“<45”(限定為45度的意思),按回車鍵確定。



此時直線就限定為45度了,在合適的長度上點擊然后退出直線工具就畫好角度了。



如果想要限定直線的長度,使用直線工具點擊起點之后,輸入“@ 200<60”(意思是長度為200,角度為60度),按回車鍵確定,然后退出直線工具就畫好角度了。
