CAD中如何一次性標注多個尺寸

在繪圖過程中,我們有時候需要標注一系列相同類型的尺寸,如果一個個地去標注,會大大降低繪圖效率。這種情況我們可以用快速標注(QDIM)功能。

快速標注命令用于一次對一系列相互關聯的標注對象進行連續、基線、坐標、半徑、直徑、或并列標注,也可以用于批量編輯若干個已有的標注對象。執行快速標注后,只需要框選你要標注的對象,就可以快速生成所有標注??焖贅?biāo)注可大幅縮減標注的操作次數,提高繪圖效率。

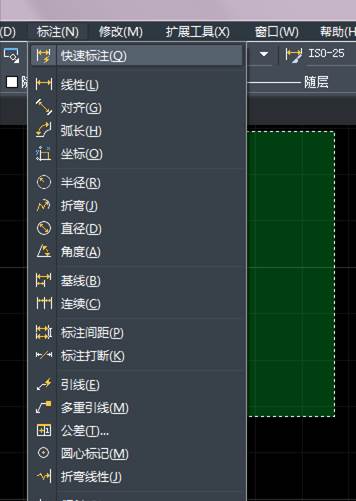

1、選擇【標注】|【快速標注】。



CAD中如何一次性標注多個尺寸



2、按照命令行提示指定標注圖形和尺寸線位置。



CAD中如何一次性標注多個尺寸

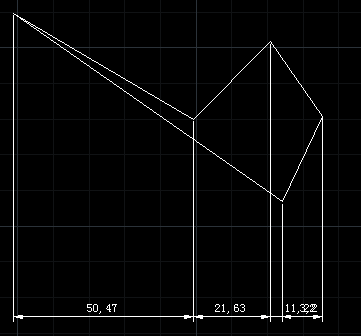

3、指定完成后回車,即可對圖形進行一次性快速標注。



CAD中如何一次性標注多個尺寸
