CAD中如何繪制等軸測圓
軸測圖是通過平面圖形來表達立體結構。軸測圖系統中的圓，必須通過橢圓來繪制。下面為大家介紹在CAD中繪制軸測圓的步驟。

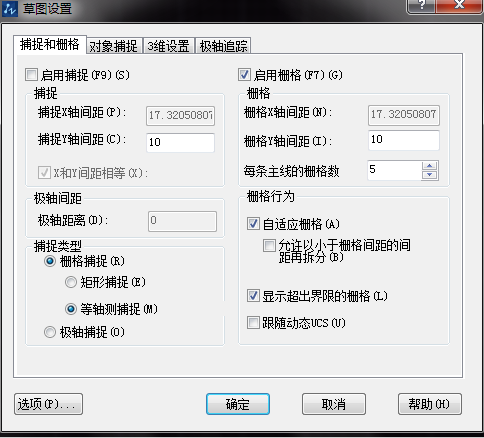

1、在命令行中輸入OS后回車，打開草圖設置對話框，捕捉類型選擇“等軸測捕捉”，并且打開“正交模式”。
2、在命令行中輸入EL后回車，命令行多了一個同心圓（I）的功能。
3、輸入I，按照命令行提示指定圓的中心和半徑。
4、等軸測圓完成，按F5可切換其方向。
