CAD中為什么直徑標注只有一個箭頭

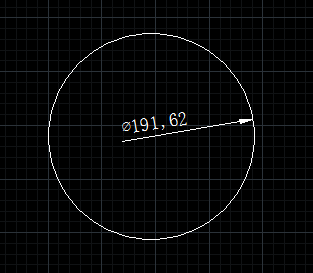

在CAD中標注直徑,當標注尺寸在圓內部顯示時,為何不是顯示的是雙箭頭(尺寸線剛好是直徑),而是尺寸線剛好是半徑的單箭頭,如下圖所示。



在CAD中為什么直徑標注只有一個箭頭

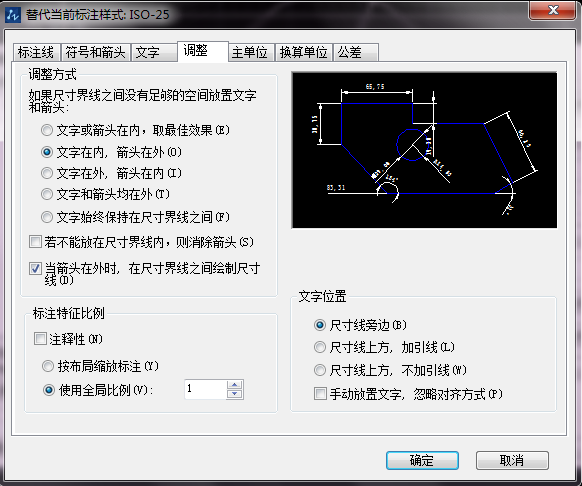

打開標注樣式對話框,單擊“修改”,選擇“調整”選項卡,選擇調整方式為“文字在內,箭頭在外”。



在CAD中為什么直徑標注只有一個箭頭



修改之后,直徑標注顯示為雙箭頭,尺寸線剛好是直徑。



在CAD中為什么直徑標注只有一個箭頭
