CAD圓角F的一些特殊用法

CAD圓角F的功能很簡單，設置一個半徑，選擇兩條線，就可以用一段圓弧將兩條線連接起來。這里就不再介紹圓角的常規操作，重點介紹圓角的一些特殊用法，希望對初學者有幫助。

一、延伸或修剪圖形

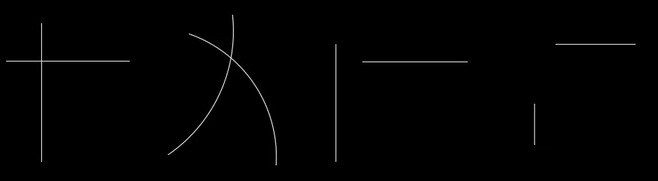

在一些特定的狀況下用圓角命令來修剪和延伸圖形比直接用修剪和延伸命令更簡單。當我們需要將兩條不相交或交叉的線修剪和延伸成首尾相連的狀態時，就可以用圓角命令，如下圖所示。

假如用修剪和延伸命令，左側兩種情況還算簡單，直接修剪掉上面多余的部分就可以了，而第三種情況要先延伸再修剪，最右側的情況還需要先打開延伸的邊界延伸選項后再延伸。

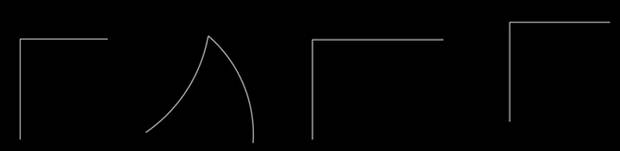

而用圓角就比較簡單了，只需要輸入F，回車，分別點取兩條線要保留的部分就可以了，下面就是圓角（半徑=0）后的結果。

二、對平行線進行倒圓角

圓角功能不僅可以對交叉的線進行倒圓角，對平行線也能倒圓角，而且處理方式比較特殊：設置的圓角半徑不起作用了，會用平行線的間距作為圓角的直徑，用一個半圓將兩條平行線連接起來，如下圖所示。
