如何設置CAD的標注精度

當我們使用CAD制圖時,尺寸標注是必不可少的。有時候標注的數字精確度太高,小數點后數字太多,不方便查看,這時就需要降低CAD的標注精度。

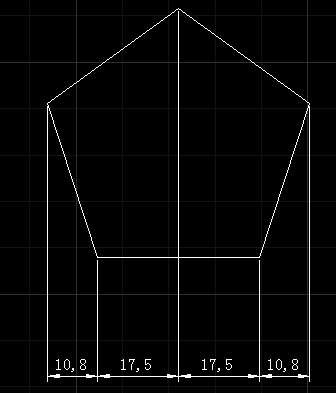

1、打開一個標注了尺寸的圖形。



如何設置CAD的標注精度

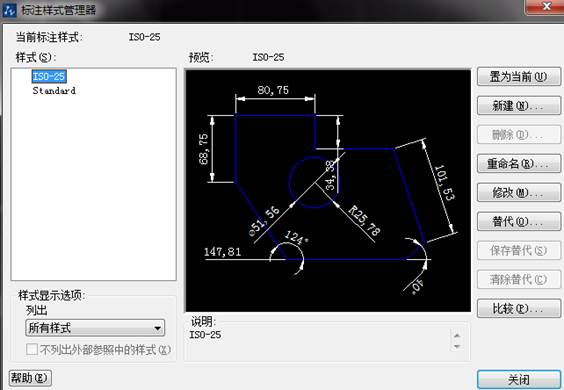

2、在命令行中輸入“D”,彈出標注樣式管理器。



如何設置CAD的標注精度

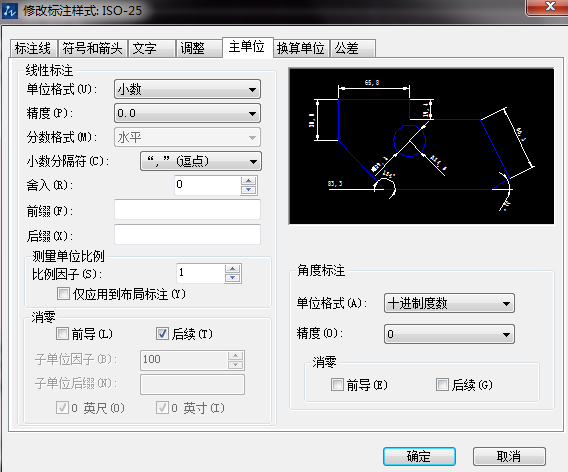

3、點擊【修改】,在【主單位】的【精度】下,選取0.0。



如何設置CAD的標注精度



4、設置好后,圖形的標注精度就降低了。



如何設置CAD的標注精度
