CAD繪制剖面圖的技巧


如何利用CAD繪制剖面圖呢?下面是詳細的繪制教程。

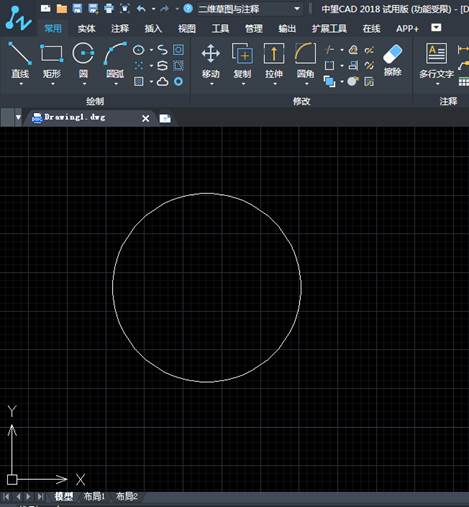

1、打開所需繪制剖面線的圖形文件。

CAD繪制剖面圖的技巧

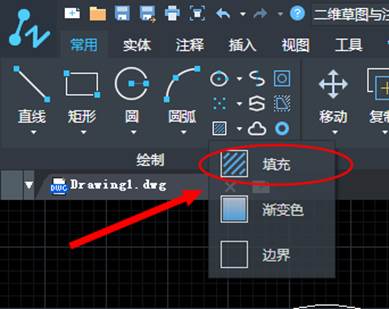

2、在繪制工具欄中找到填充功能,如圈選所示。

CAD繪制剖面圖的技巧

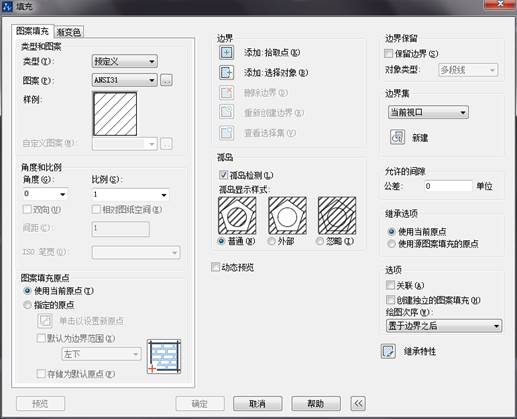

3、打開圖案填充和漸變色窗口。

CAD繪制剖面圖的技巧

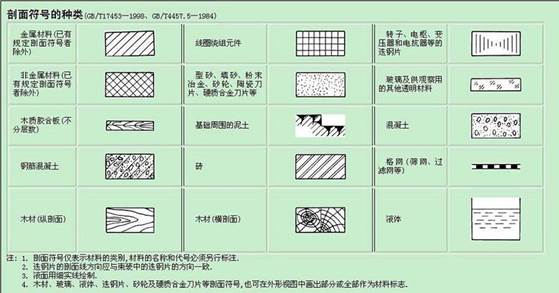

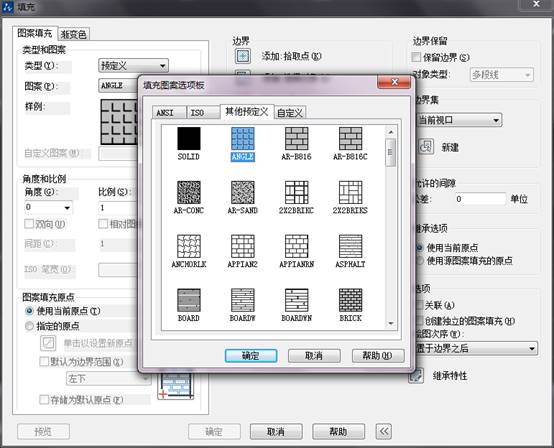

4、根據材料要求選擇所需樣例圖案。

CAD繪制剖面圖的技巧

CAD繪制剖面圖的技巧

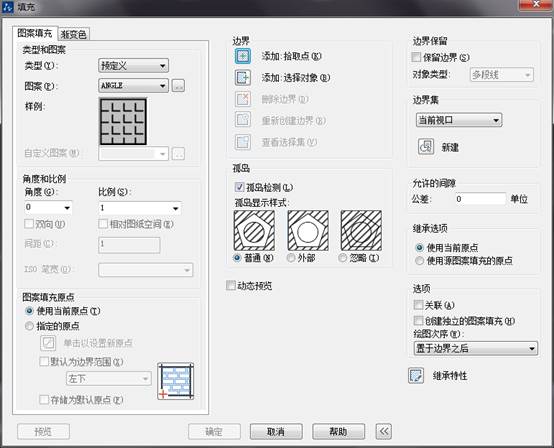

5、根據圖形大小,圖紙要求,圖案形狀等選擇樣例填充圖案角度及比例。

CAD繪制剖面圖的技巧

6、選擇邊界的方式有拾取點和選擇對象兩種,如果圖形簡單單一,與其他圖形無干涉,可直接采用拾取點點擊圖形內部即可選中圖形。如圖形較為復雜,且與相鄰圖形干涉較多,可采用選擇對象依次選取圖形邊界完成圖形邊界選擇。

CAD繪制剖面圖的技巧

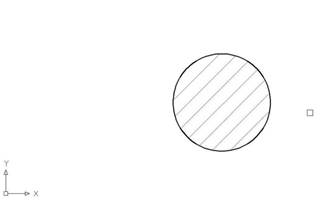

7、選擇完成邊界后直接確認完成剖面線填充

CAD繪制剖面圖的技巧

CAD繪制剖面圖的技巧

8、如在確認后相對剖面線進行修改可直接雙擊剖面線進行修改,如想修改邊界可選擇刪除功能重新進行邊界選擇。

以上是繪制剖面圖的詳細步驟,想嘗試的朋友就快快動手吧!
