CAD怎么繪制水平和垂直的構造線

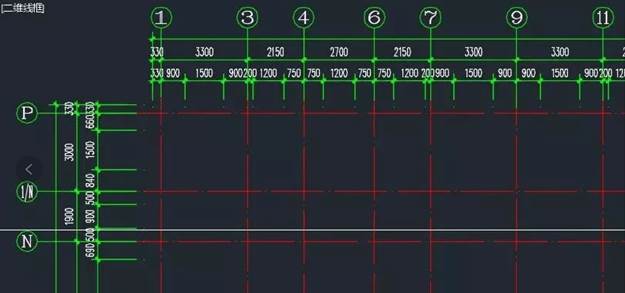

CAD構造線的命令名為XLINE，可以理解為無限長的線，它經常用來作為輔助線，比如繪制機械三視圖的時候可以利用構造線將各向視圖的圖形對齊，除了作為輔助線以外，有時也會用于繪圖，當線的方向和位置已知，但長度不明確的時候，也可以用構造線來代替，等其他圖形繪制完后再通過修剪或其他方式來確定最終尺寸。水平和垂直的構造線的用途是最廣泛的，可以用它來繪制如下圖所示的建筑平面圖的軸網。

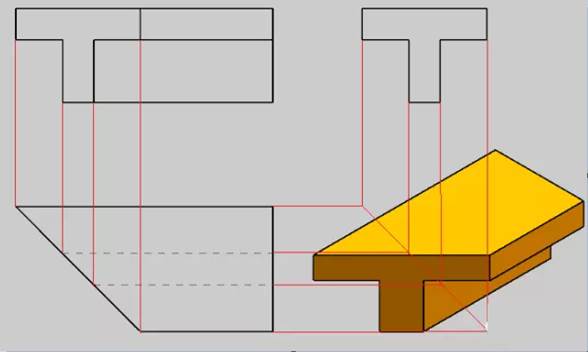

在繪制機械零件三視圖時，可以利用構造線來實現長對正、高平齊、寬相等，在保證圖形正確的同時可以省去很多重復尺寸的輸入。

構造線的命令是XLINE，快捷鍵是XL。

執行構造線命令后，命令行會彈出如下提示：

指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]:

如果已知構造線上的兩個點，可以先直接通過輸入坐標或在圖面上單擊確定構造線的第一點和第二點來確定構造線的位置和方向。

出現上述提示后，輸入H，回車，可以繪制水平的構造線。軟件會提示：指定通過點。

假如圖中已有參照點，我們可以在這個視圖上捕捉點，創建一條構造線。

如果圖中還沒有任何圖形，我們可以輸入坐標0,0，在原點處創建一條構造線，如下圖所示。

軟件會繼續提示“指定通過點”，也就是說可以連續繪制多條水平構造線。假如我們要繪制零件的輔助線，就可以一次性將水平的輔助線都繪制好。

回車結束水平構造線的繪制，再按空格鍵重復構造線命令。

輸入V，回車，輸入0,0，在原點處創建一條垂直的構造線。

水平和垂直構造線的繪制方法很簡單，都可以連續繪制多條，是否要連續繪制取決于已知條件和你的需要。
