CAD中填充覆蓋了文字該怎么辦

在繪圖過程中,我們有可能會遇到這樣的問題:繪制圖形填充后,發現圖形填充好了,但是標注和文字也被覆蓋了,我們需要把覆蓋的文字和標注顯示出來。 解決該問題有以下幾種方法。

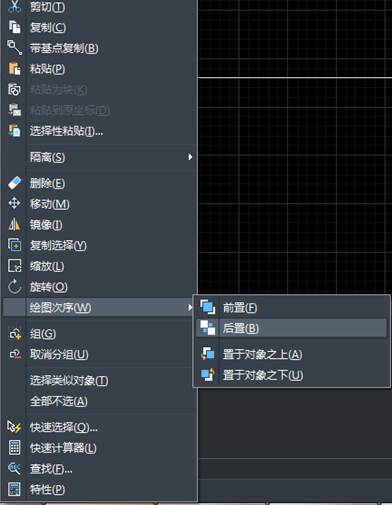

第一種方法,右鍵點擊填充,將填充繪圖順序后置,或者點擊文字和標注,讓它們位置前置,這樣填充就不會覆蓋文字和標注了。



CAD中填充覆蓋了文字該怎么辦

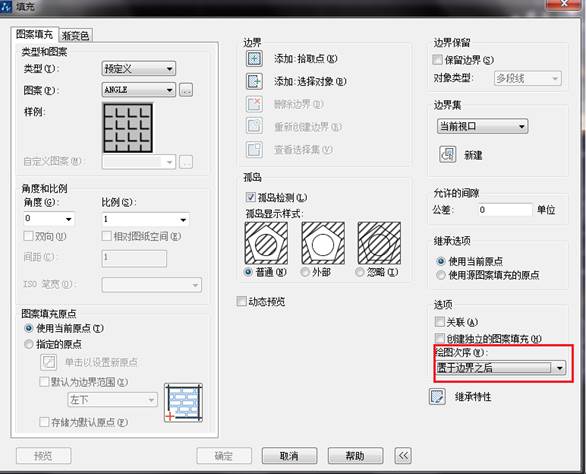

第二種方法,一樣是將填充的位置調后,但是我們可以在填充的時候就直接選擇填充在對象之后。具體操作是:打開填充對話框,將繪圖次序選擇“置于邊界之后”。



CAD中填充覆蓋了文字該怎么辦



但是,很多時候我們發現由于填充的圖案太密集,文字和標注前置也還是看不清,有種被覆蓋的感覺。所以我們可以在填充的時候就把文字和標注排除在外。 我們輸入命令H進入填充面板,打開孤島監測,選擇外部填充,這樣CAD就會監測到文字和標注的存在,填充的時候就不會覆蓋到了。



CAD中填充覆蓋了文字該怎么辦
