為什么CAD圖塊復制粘貼到另一張圖時會發生變化

我們有時從一張圖紙復制一個圖塊，到另外一張圖紙粘貼，會發現粘貼的并不是復制的圖塊，而是變成了其他形狀，這是為什么呢？

出現這個問題并不是CAD有BUG，而是一個正?，F(xiàn)象。出現這種現象的原因很簡單，就是兩張圖中有同名的圖塊，而且兩個圖塊中的圖形并不相同。在一張CAD圖紙中，一個塊名只能對應一個圖塊定義，因此將另一張圖中圖塊粘貼到當前圖中時，因?yàn)橐呀?jīng)存在同名圖塊，就只能用當前圖中的定義，因此就會發現圖塊變了。

我們做一個簡單的實驗就可以很清楚地了解這個問題了。

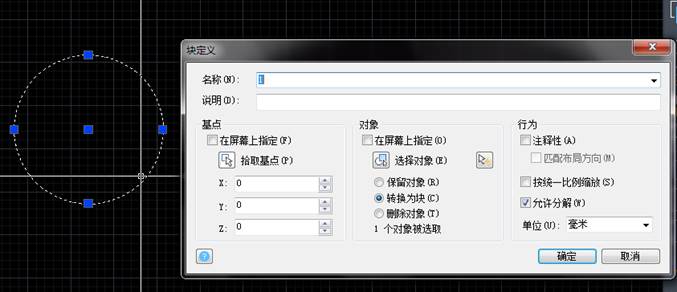

1、  在一張圖中畫一個圓，然后將這個圖塊定義成名為1的圖塊，如下圖所示。

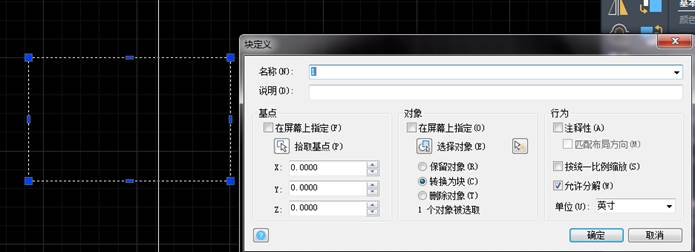

2、  再新建一張圖，畫一個矩形，然后將這個圖塊也定義成名為1的圖塊，如下圖所示。

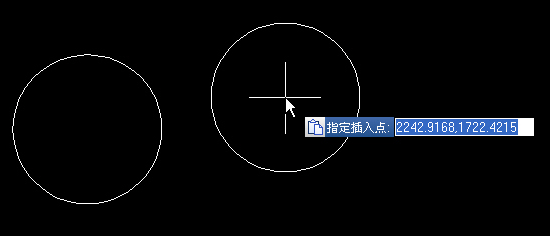

3、  定義好圖塊后，選擇矩形圖塊，按CTRL+C復制，切換到另外一張圖，按CTRL+V粘貼，粘貼的效果如下圖。

4、通過上面的實驗我們應該對問題理解得更清楚了，CAD圖中每個圖塊名只能對應一個圖塊定義，因此遇到圖塊重名的情況就會發生粘貼的圖塊發生變化的問題。

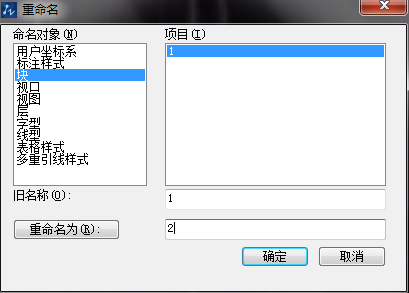

遇到這種問題時，我們只需要將其中一張圖中的圖塊重命名，使兩個圖塊的名字不一樣就可以了。操作方法也很簡單，輸入重命名命令REN（RENAME），在對話框中修改圖塊的名字，如下圖所示。

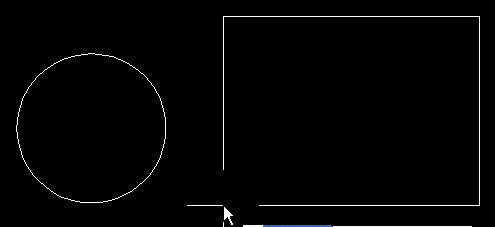

修改完圖塊名字后，再?gòu)?fù)制粘貼，我們就可以看到復制的圖塊不會再變了，如下圖所示。
