CAD怎么畫角鋼? CAD畫角鋼的教程



接下來我們來看看CAD中繪制一個角鋼的符號的教程,有需要的朋友可以參考一下。

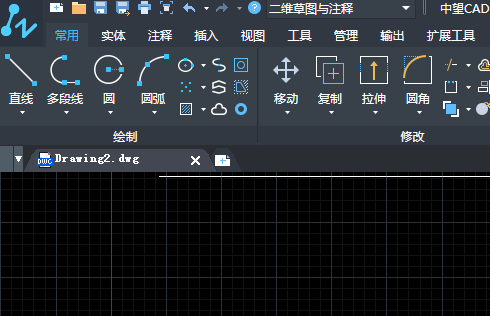

1、打開CAD這款軟件,進入CAD的操作界面如圖所示:

CAD怎么畫角鋼? CAD畫角鋼的教程

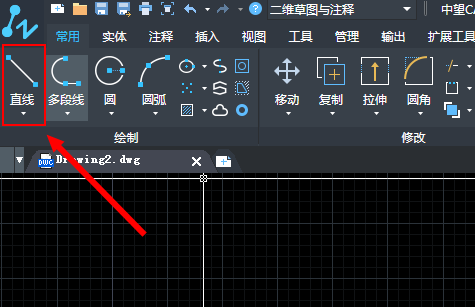

2、在該界面內找到直線命令,如圖所示:

CAD怎么畫角鋼? CAD畫角鋼的教程

3、使用直線命令畫出角鋼的外邊輪廓,如圖所示:

CAD怎么畫角鋼? CAD畫角鋼的教程

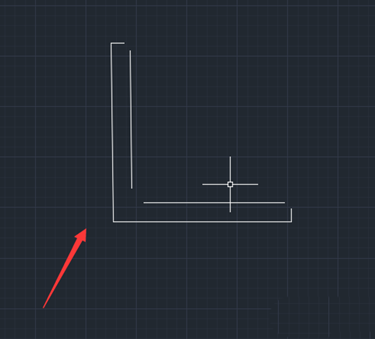

4、在使用直線命令畫出角鋼的內邊輪廓并預留出拐角,如圖所示:

CAD怎么畫角鋼? CAD畫角鋼的教程

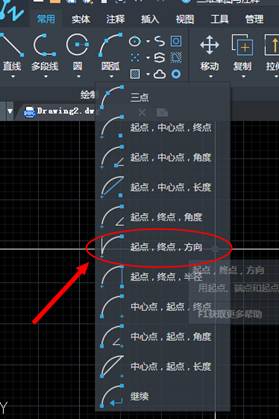

5、在繪制區找到圓弧選項,點擊圓弧選項在其子級菜單里找到起點、端點、方向選項,如圖所示:

CAD怎么畫角鋼? CAD畫角鋼的教程

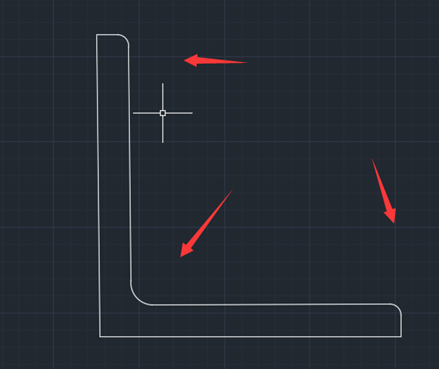

6、選擇起點、端點、方向選項,在圖中拐角處畫出圓弧,如圖所示:

CAD怎么畫角鋼?

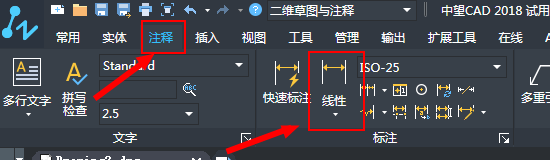

7、畫好角鋼之后,在注釋菜單欄中找到線性標注選項,并點擊線型,如圖所示:

CAD畫角鋼的教程

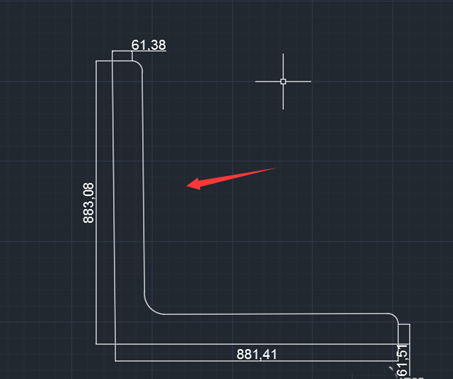

8、使用線性標注將角鋼直線部分全部標注上,如圖所示:

CAD畫角鋼的教程

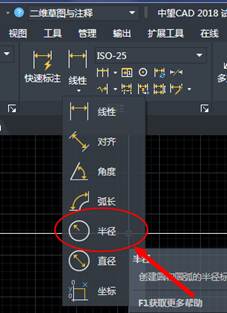

9、點擊線性標注選項,在其子級菜單里找到半徑標注選項,如圖所示:

CAD怎么畫角鋼

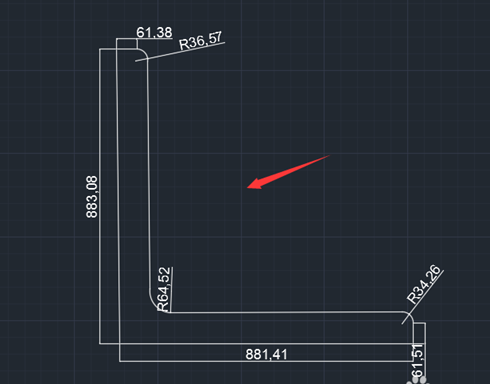

10、選擇半徑標注選項,將角鋼的圓弧部分標注上這樣我們的角鋼就畫好了,如圖所示:

CAD畫角鋼的教程

上面就是繪制角鋼的步驟,你們掌握了嗎?
